Питал я свой aneng q1 от литиевого аккумулятора через диод. Через пол года такого питания он просто перестал запускаться если напряжение питания ниже 4.1 вольта. Решил взять мультиметр той же фирмы, aneng 683. Понравилось что у него встроенный аккумулятор и сенсорный экран. Заказал на озоне за 1800 рублей и через месяц получил вот такую коробку:

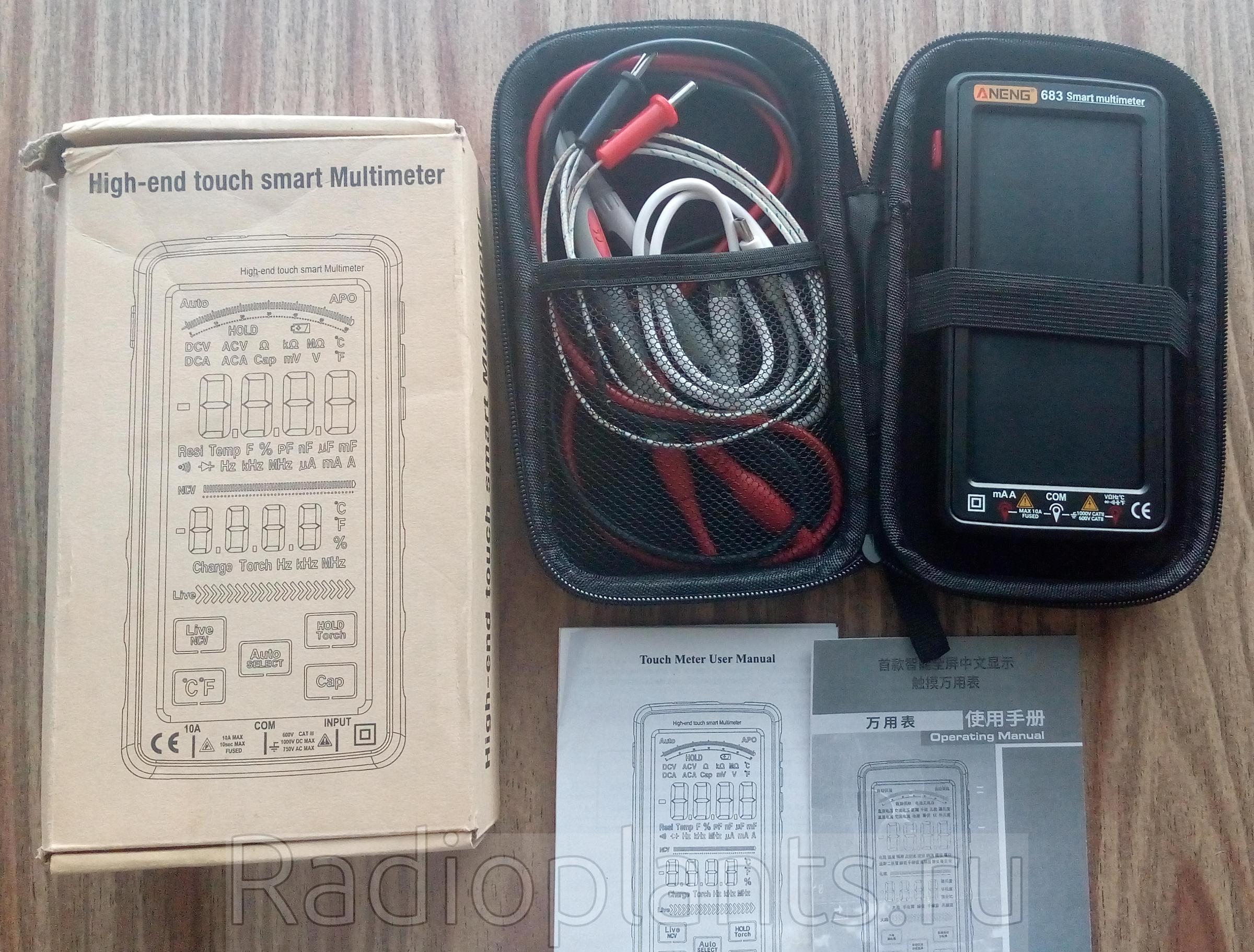

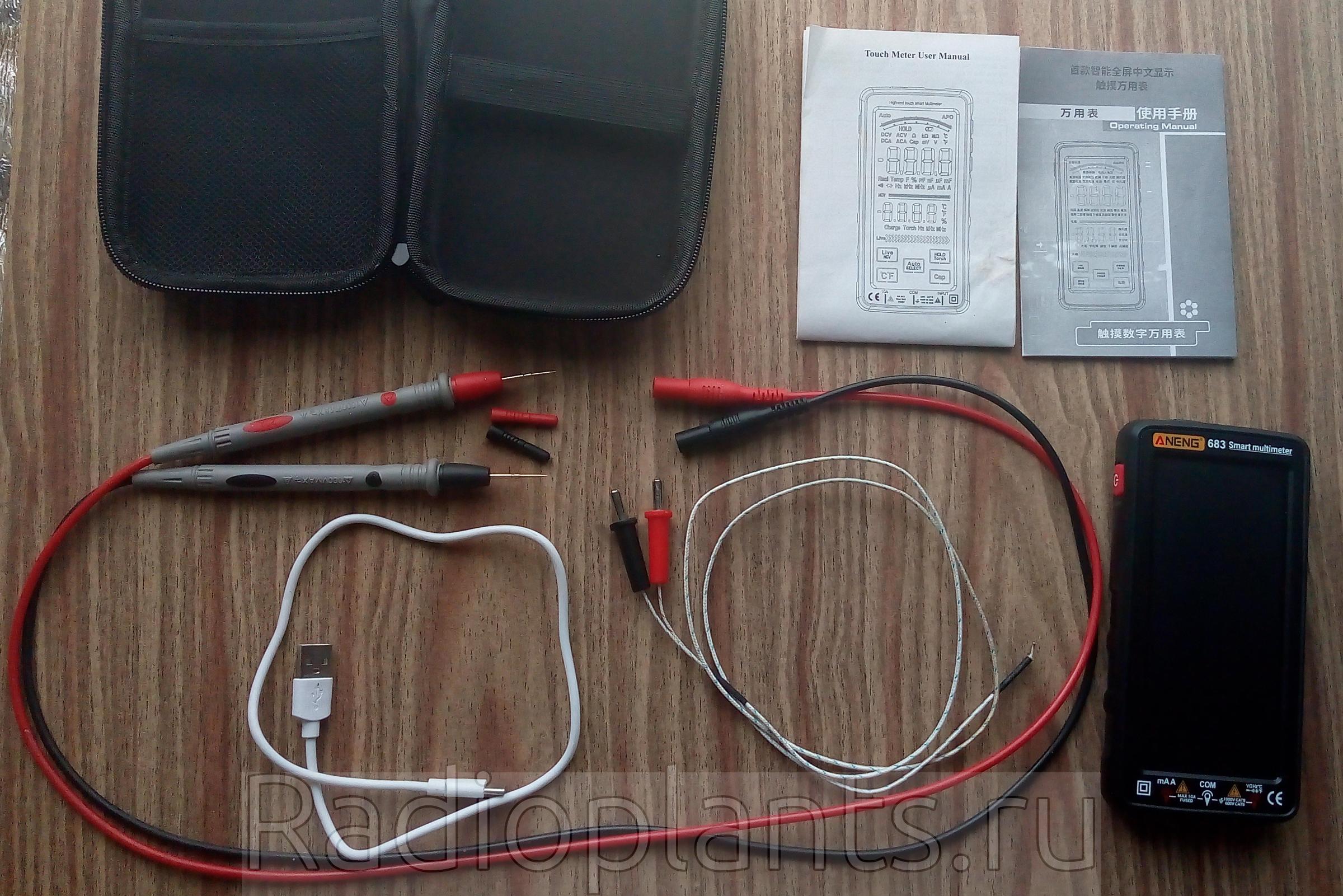

Внутри сам мультиметр, сумка для хранения, щупы, термопара, кабель зарядки type-c и инструкция на китайском и английском. Обзор пишу спустя 4 месяца после покупки поэтому не обращайте внимание на помятую коробку и следы эксплуатации. Сам мультиметр и провода были упакованы в отдельные пакетики.
Щупы длиной 74 см из мягкого силикона с защитными колпачками, наконечник длинный, заострённый. Имеют надпись 20А. Сомневаюсь что такой ток они выдержат, но в данном случае это не важно, прибор рассчитан на измерение токов до 10 А. Термопара капля, типа К, длиной 84 см. Кабель type-c длиной 50 см, только для зарядки.

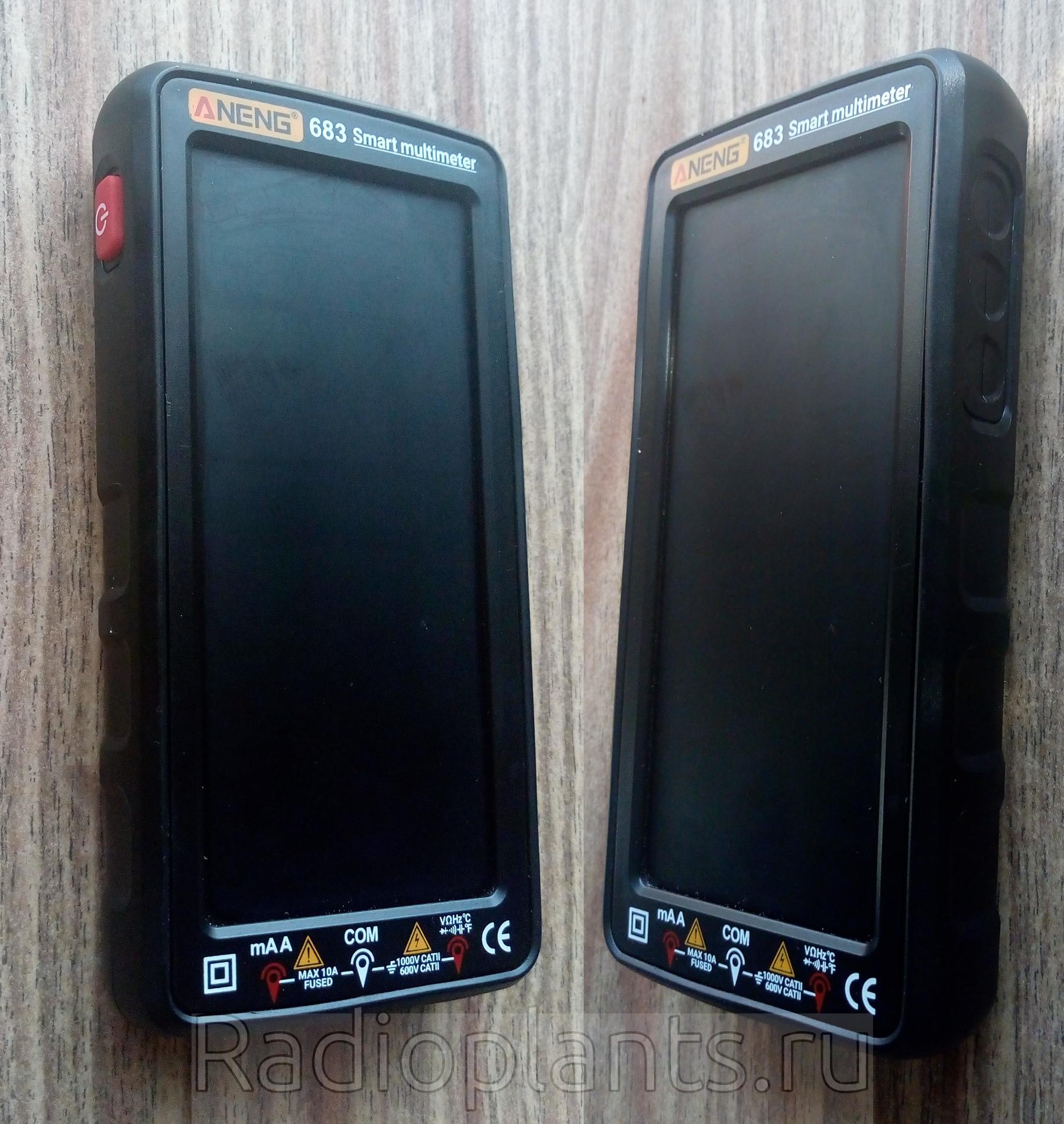

Кнопка включения слева.

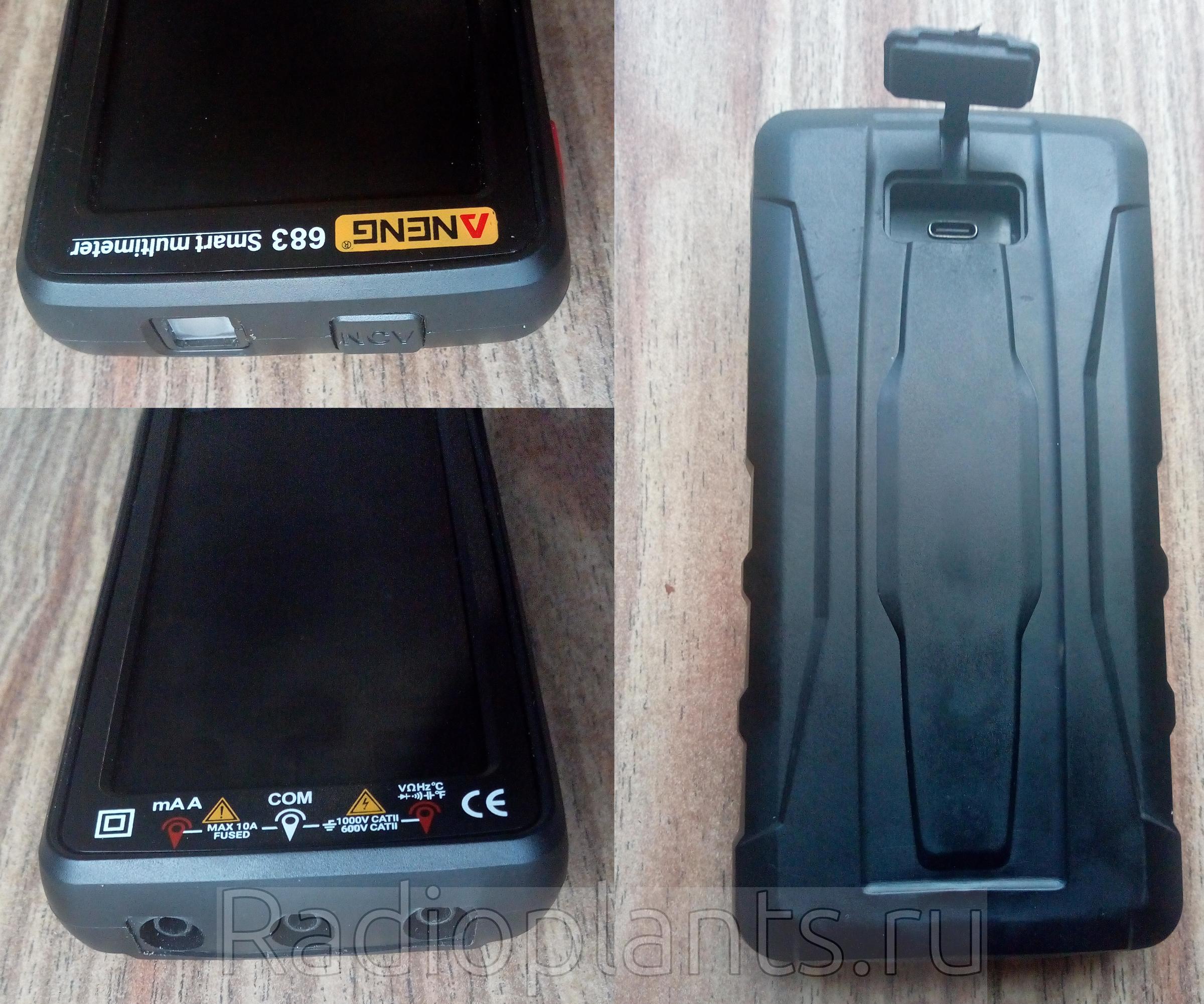

Внизу разъёмы для измерительных щупов. Сверху датчик NCV и фонарик. Сзади за заглушкой спрятан разъём для зарядки type-c. Заглушка сидит очень плотно, нужно отвёрткой поддевать. Сам мультиметр помещён в чехол из жёсткой резины.
Размеры 15x7.5 см, толщина 2,6 см, вес с аккумулятором 228 гр.
Удерживаем красную кнопку чуть больше секунды и мультиметр включиться.

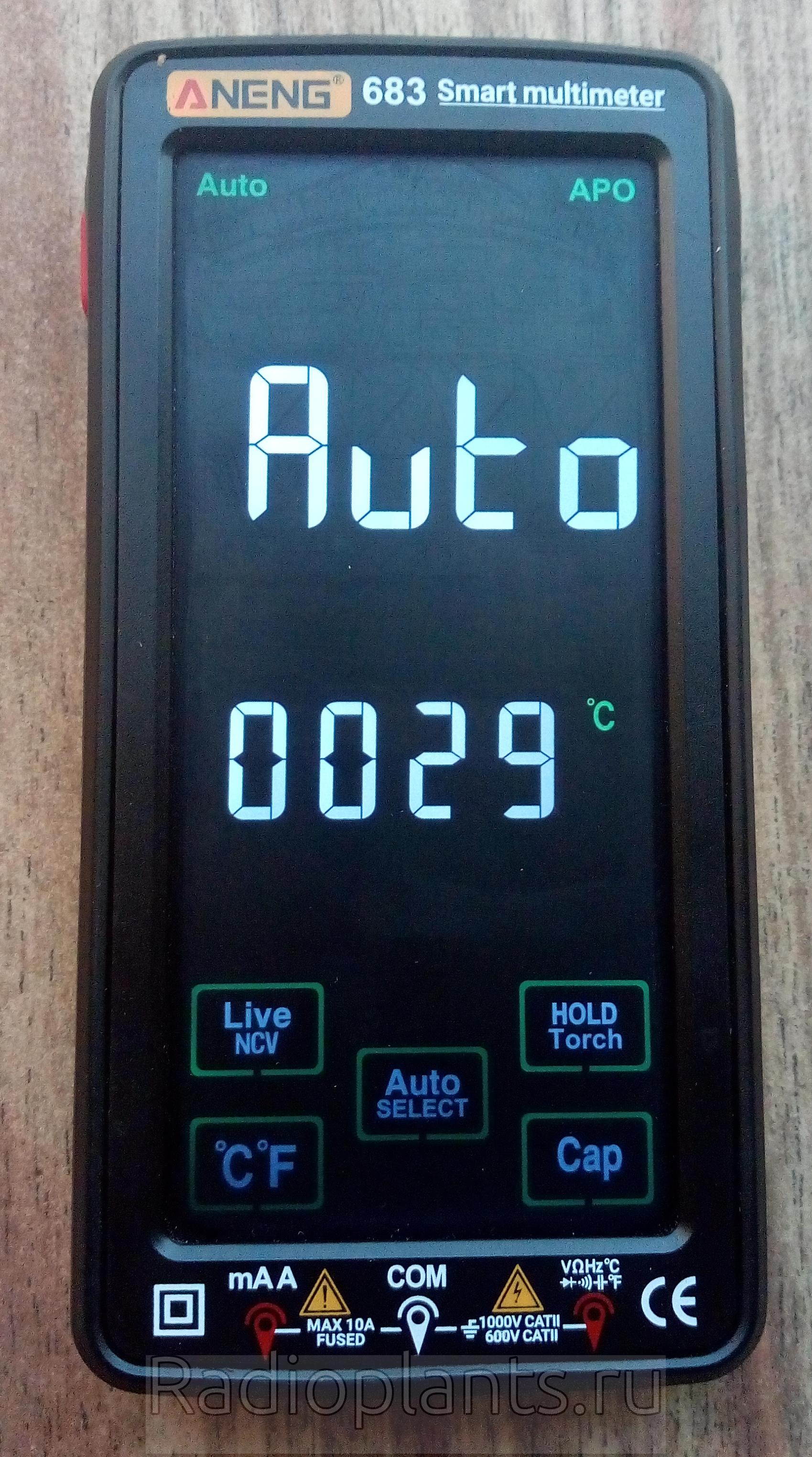

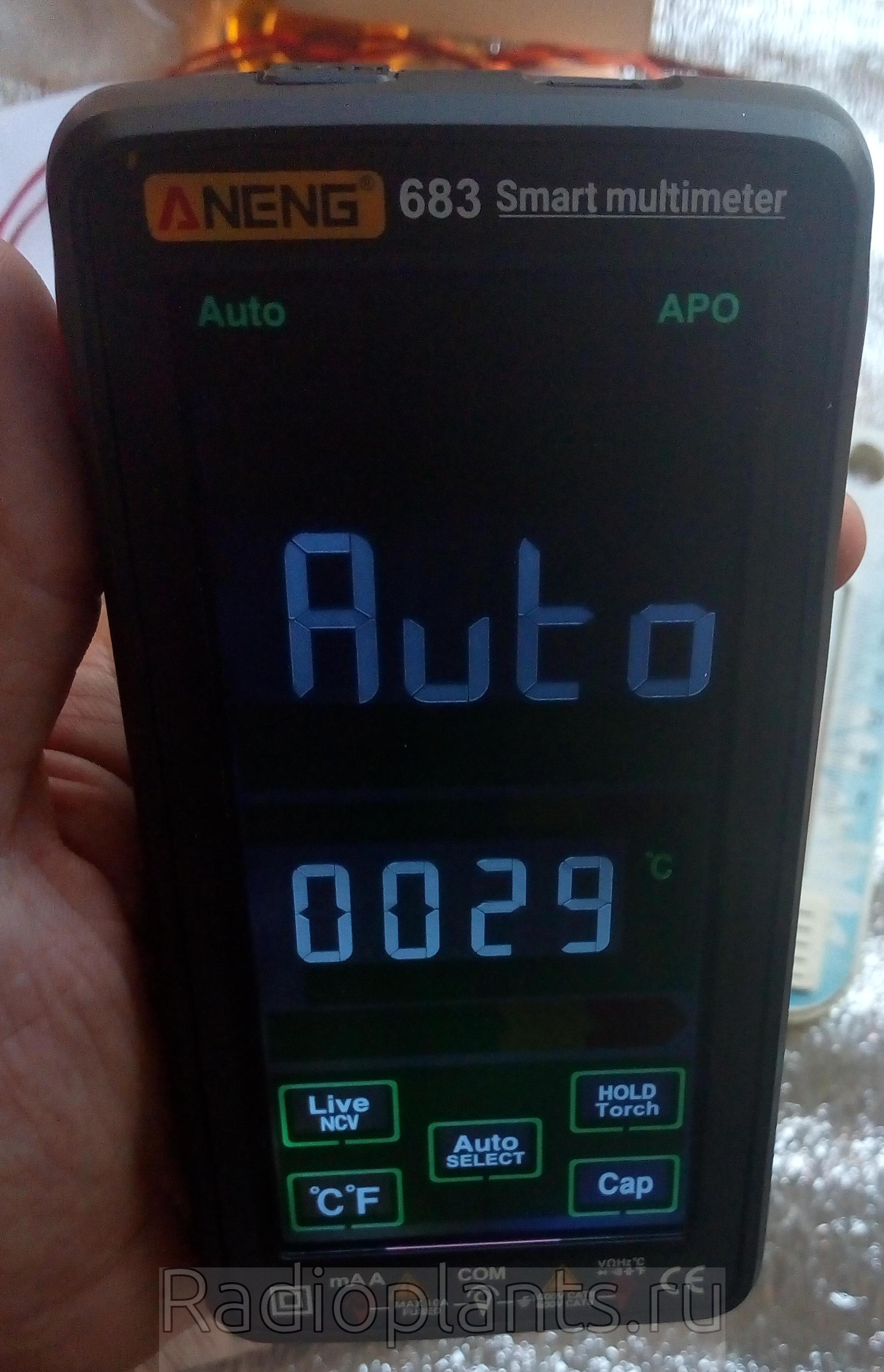

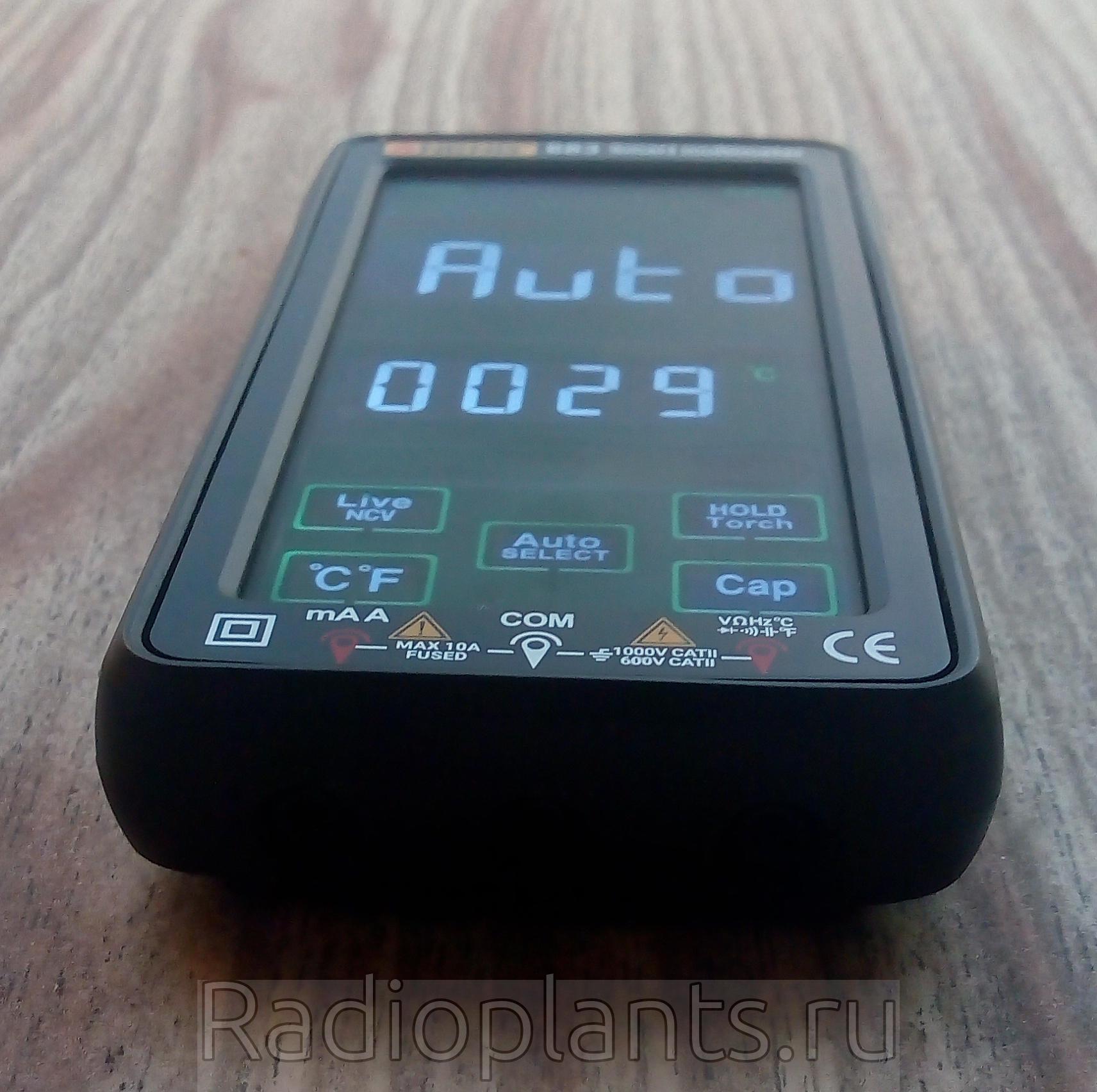

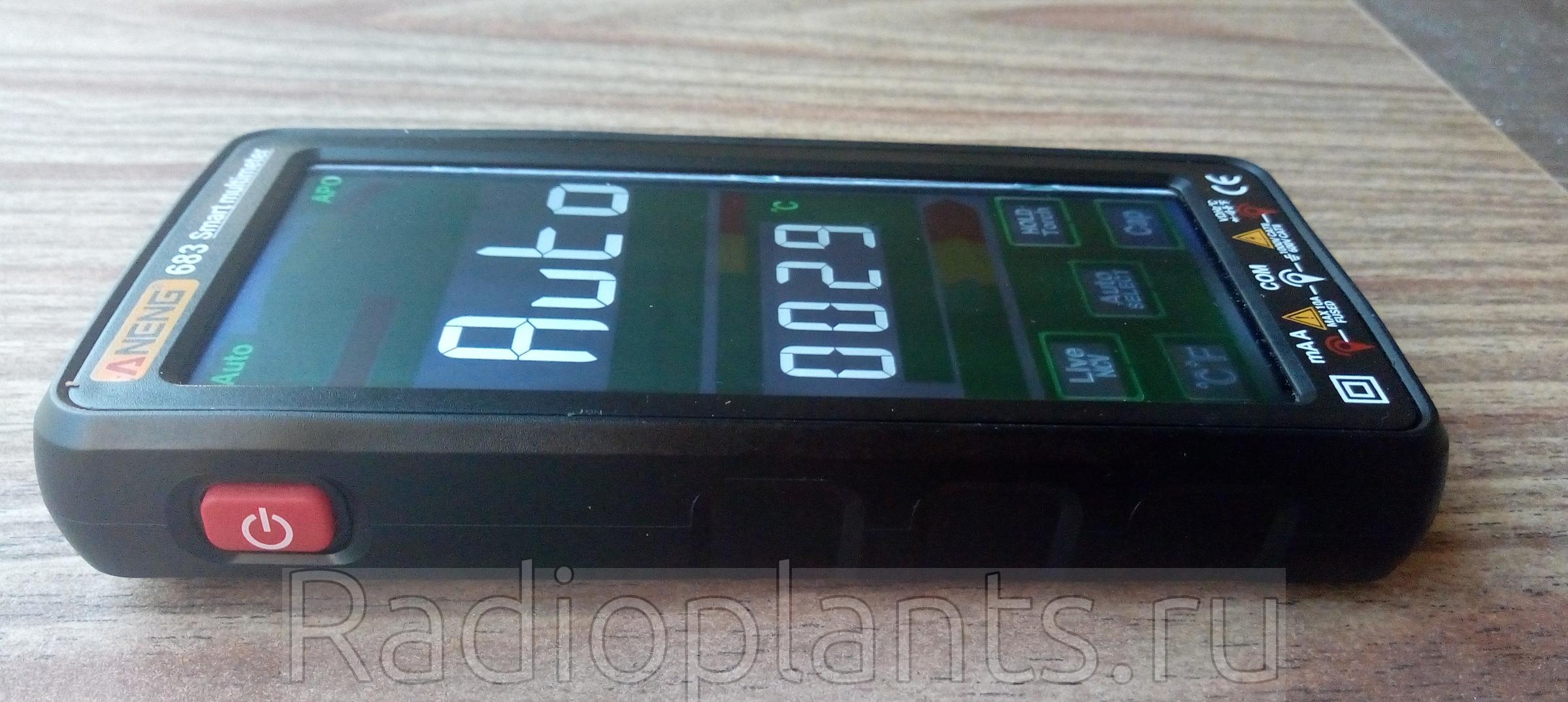

Сенсорный экран здесь это лишь 5 сенсорных кнопок. Реагируют только на палец, по чувствительности уступают смартфону, давить нужно чуть сильнее. Здесь применён дисплей EBTN, углы обзора неплохие, только под некоторыми углами, если смотреть немного сверху, падает контрастность. При ярком солнечном свете что либо разобрать сложно.

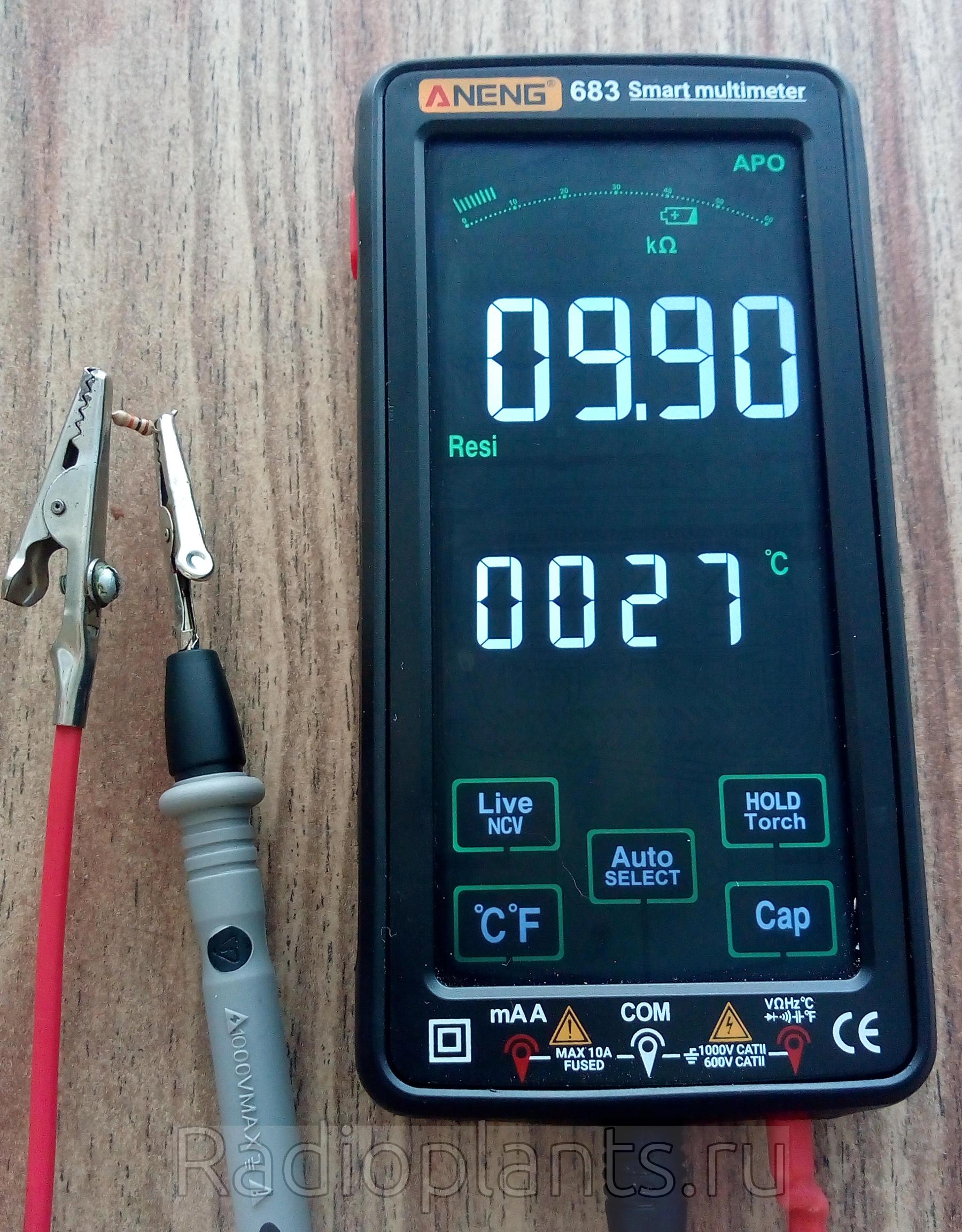

При включении мультиметра активируется авторежим. В этом режиме можно измерять постоянное и переменное напряжение а также сопротивление. Мультиметр по умолчанию ожидает напряжение и, если его не находит, то переключается в режим измерения сопротивления. При этом слышно как щёлкает реле. Самый главный минус этого мультиметра в отсутствии отдельного режима измерения сопротивлений. Измерение большого количества сопротивлений идёт медленнее, на каждое измерение тратиться около секунды на переключение реле . Если один из щупов держать рукой идёт постоянное переключение реле из одного режима в другой.
Точность измерения сопротивлений до 600 кОм ±0.8%, от 600 кОм до 6 МОм ±1.2% и ±2.5% для сопротивлений от 6 до 60 МОм.
Нажатие на кнопку Select последовательно переключает режимы. Они идут в таком порядке: проверка полупроводников, прозвонка, частотомер, измерение постоянного напряжения, измерение переменного напряжения.

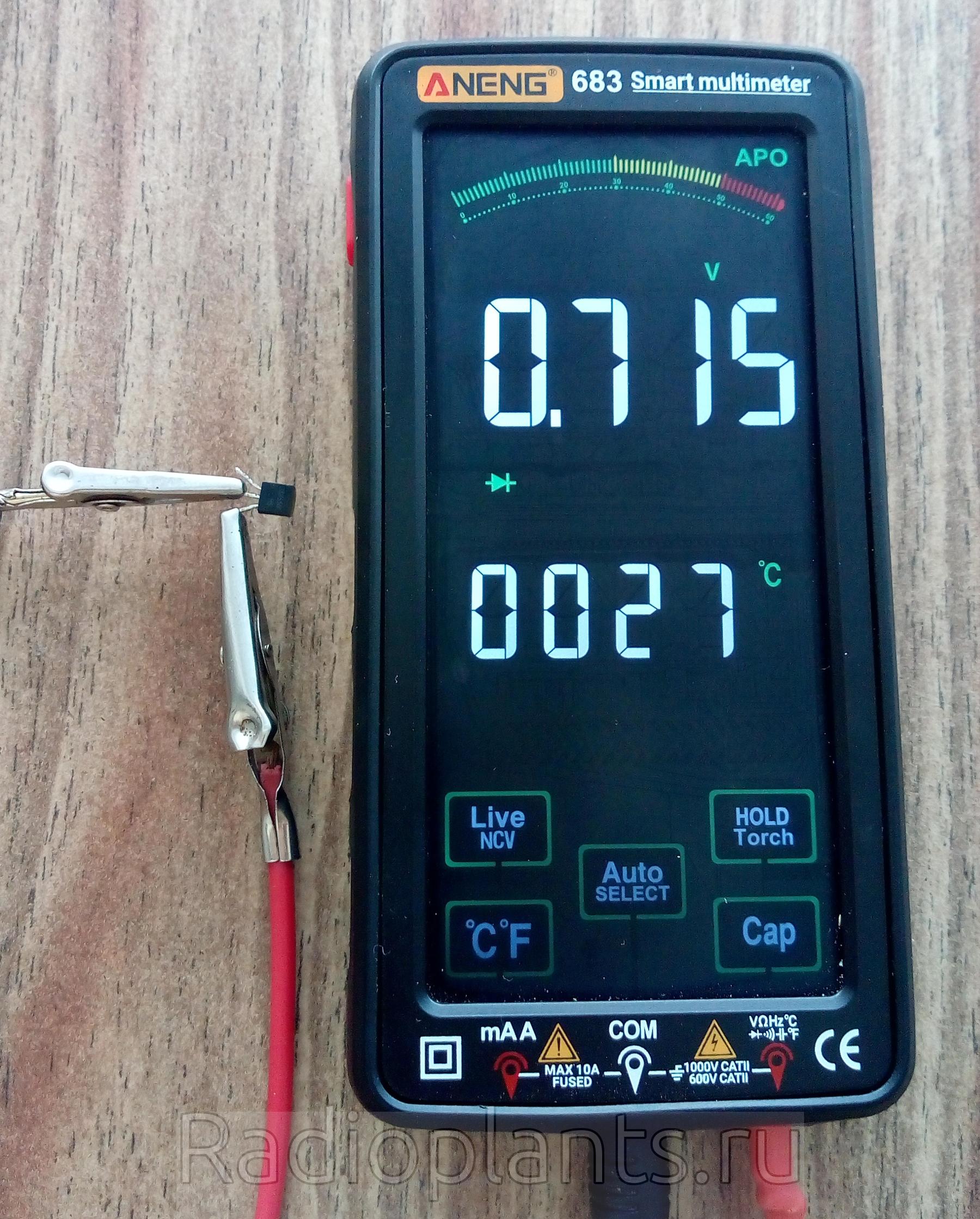

Проверка полупроводников показывает падение напряжения в вольтах. Напряжение на щупах в этом режиме 3.2 В, а ток ограничен значением 1 мА. При коротком замыкании не пищит.

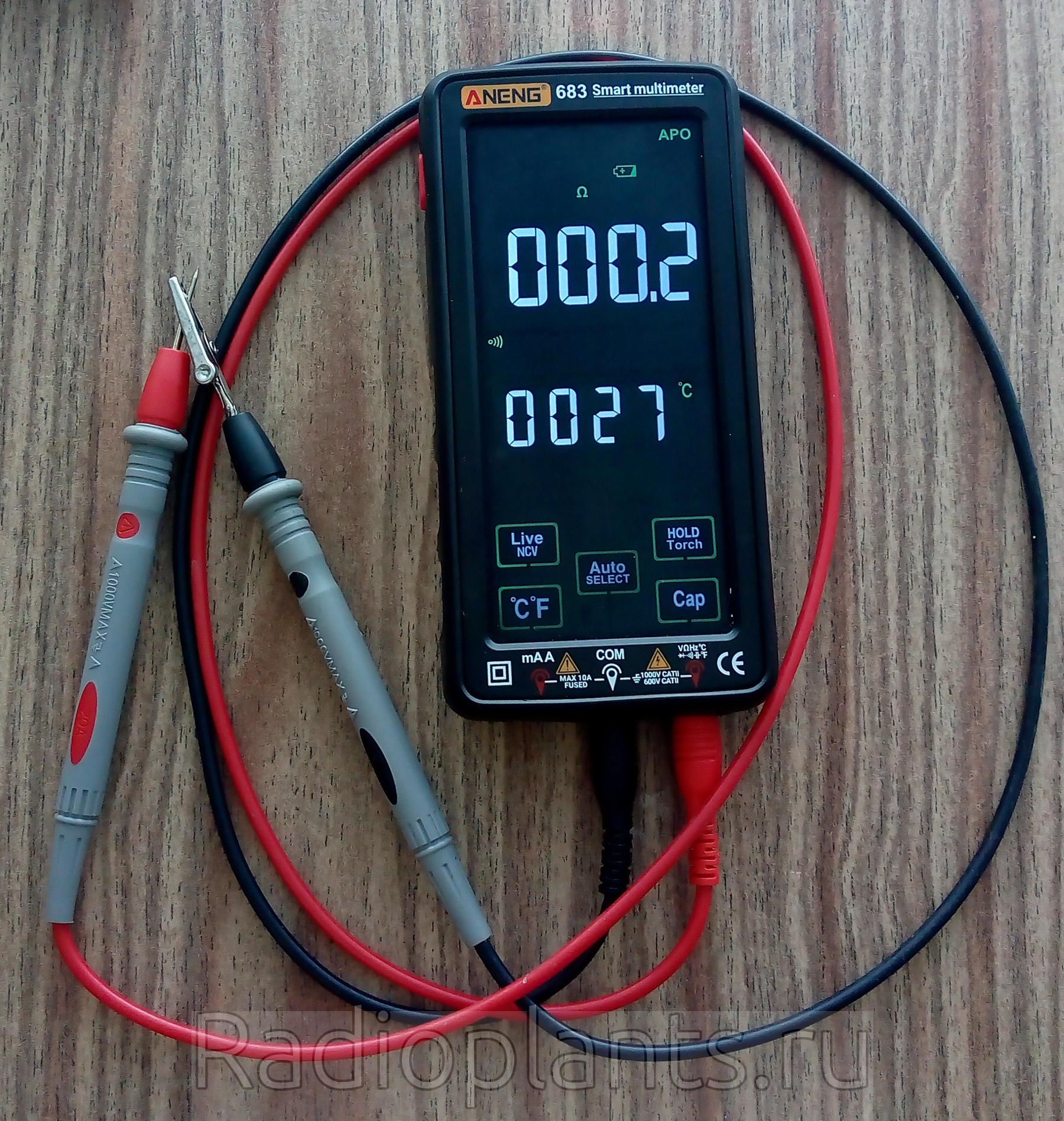

В режиме прозвонки прибор показывает сопротивления до 620 Ом. При сопротивлении между щупами меньше 50 Ом включается звуковой сигнал и загорается красный светодиод фонарика. У aneng q1 при прозвонке была едва заметная задержка. У aneng 683 прозвонка быстрая, задержка не ощущается. При короткозамкнутых щупах показания меняются от 0.1 до 0.2 Ом.

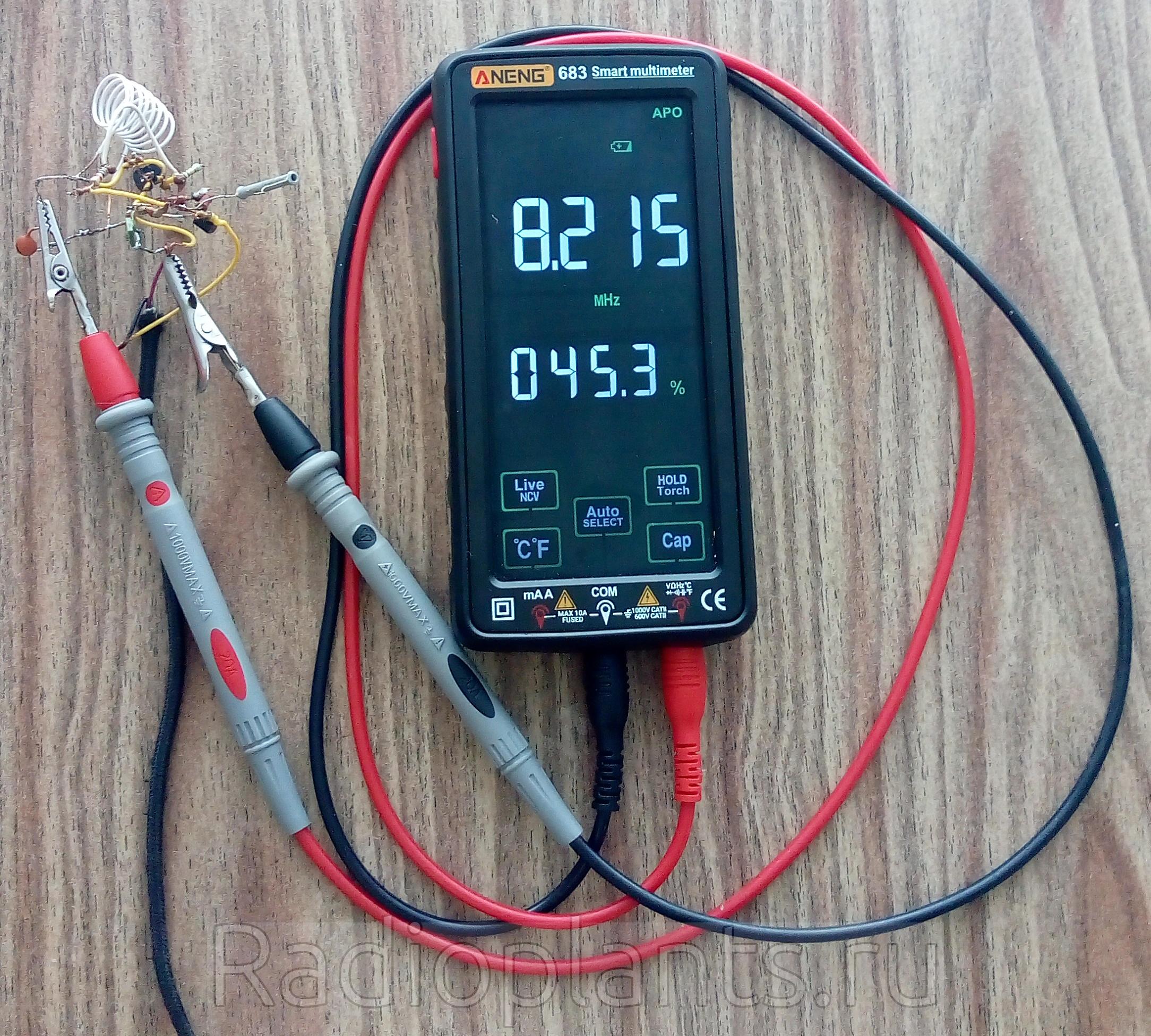

Частотомер показывает частоту сигнала и коэффициент заполнения. Сигналы меньше 2 В не видит, точность измерения ±0.8%. В инструкции указана максимальная частота измерения 1 МГц, у меня показывал частоты до 8 МГц. Вот например генератор на транзисторах в барьерном режиме:

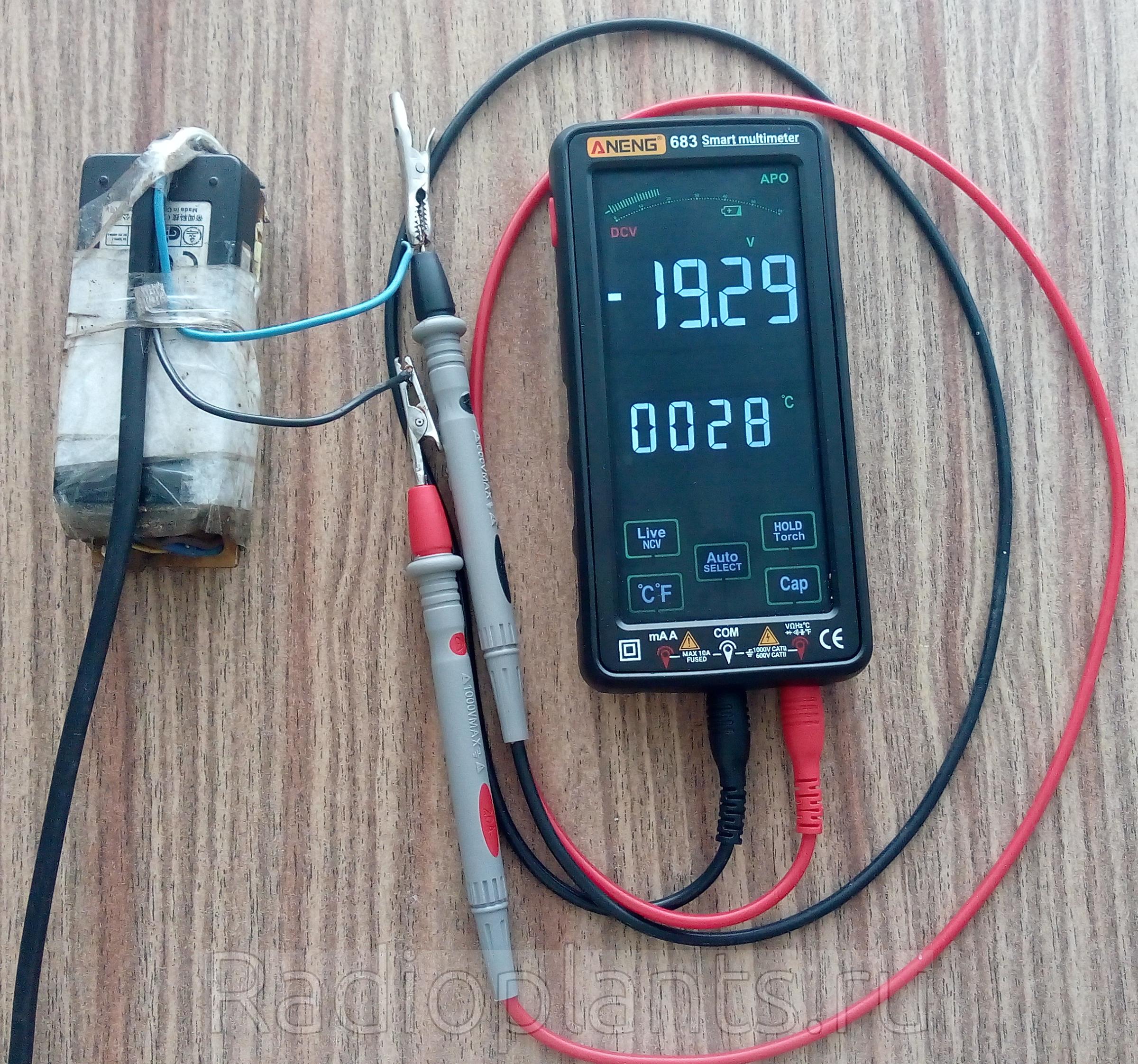

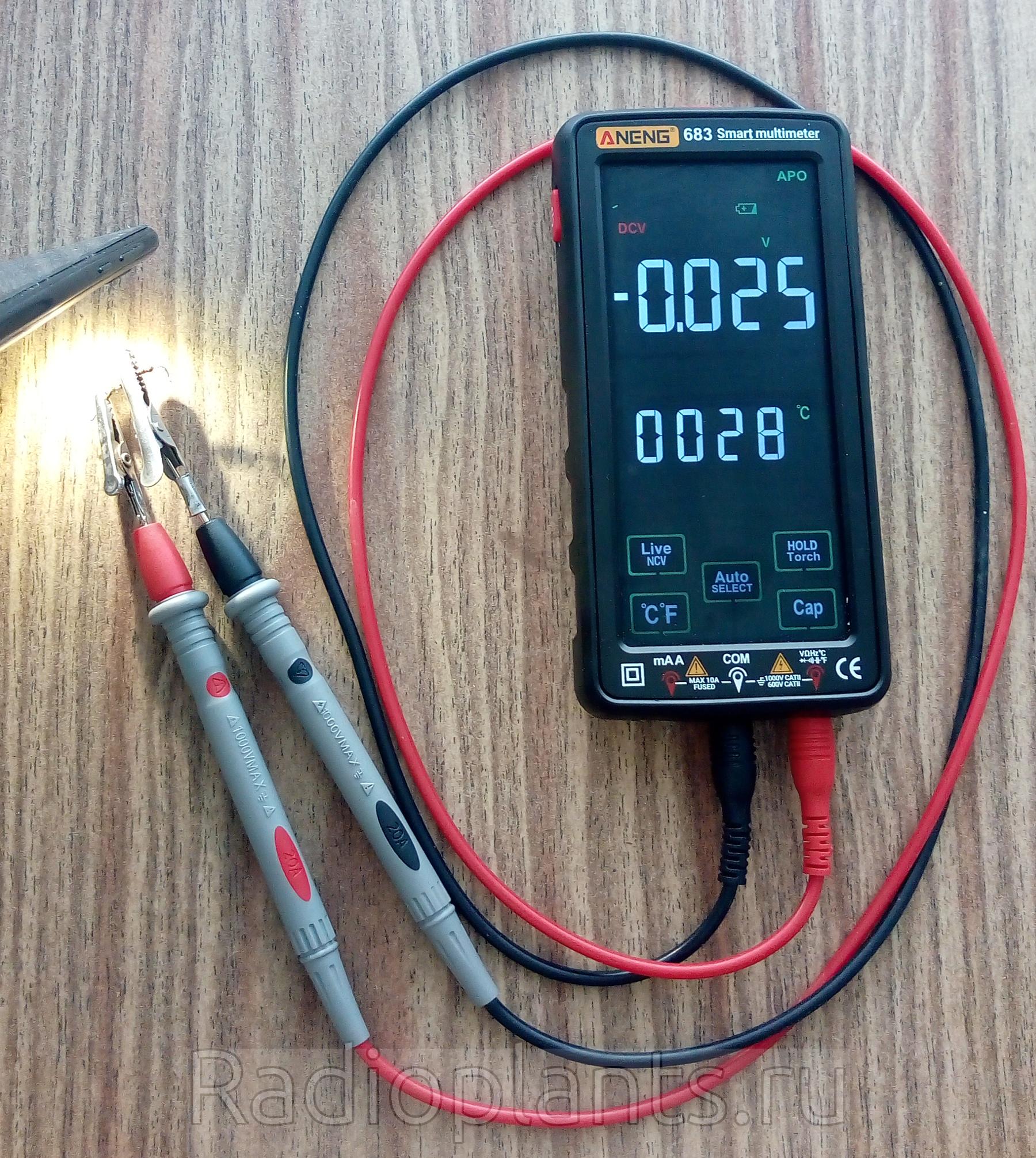

Режим измерения постоянного напряжения до 1000 В. Погрешность измерения ±0.5% для напряжений до 600 В и ±0.8% от 600 до 1000 В. Минимальная измеряемая величина 1мВ. Измерил блок питания от ноутбука и светодиод при освещении его фонариком.

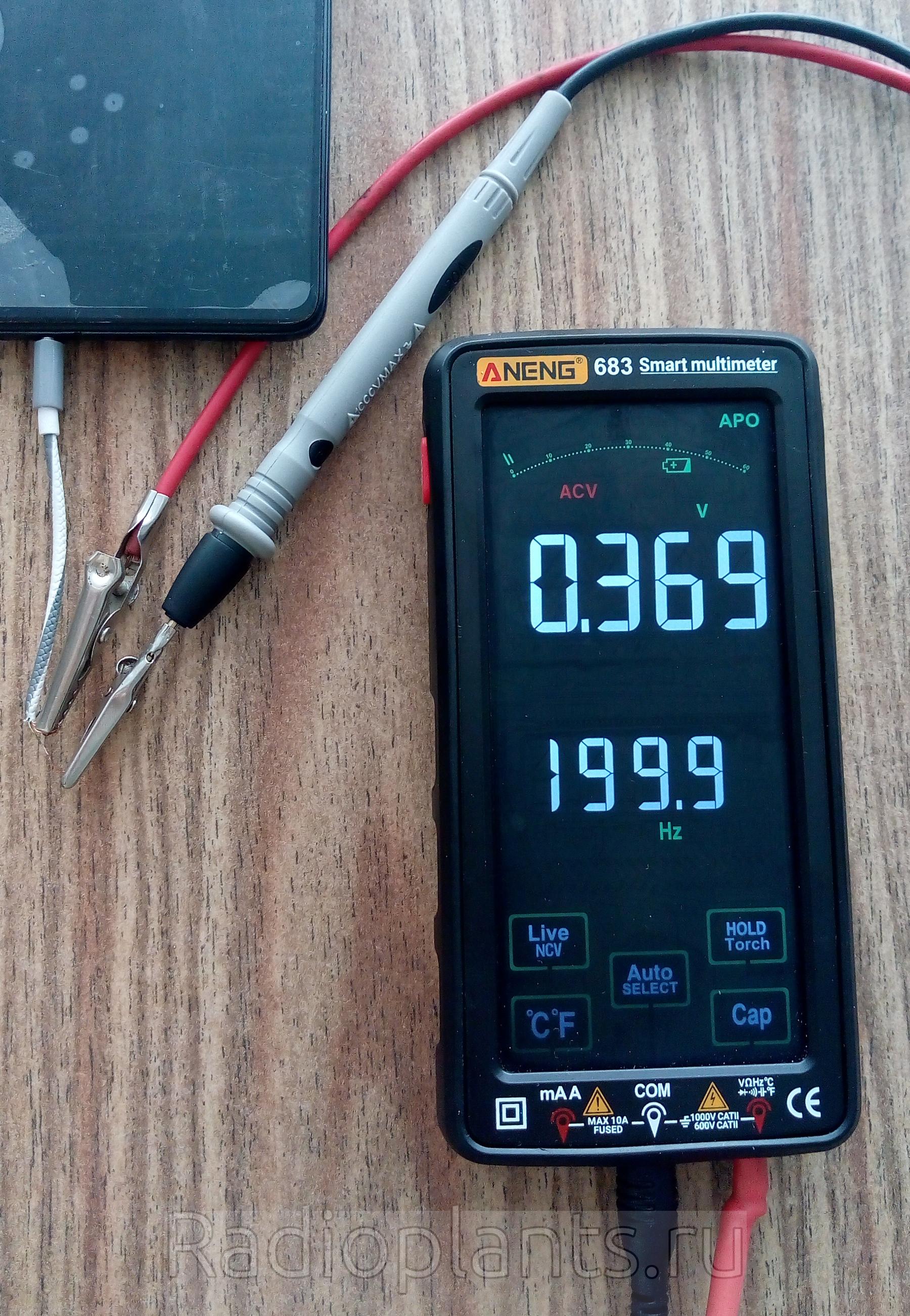

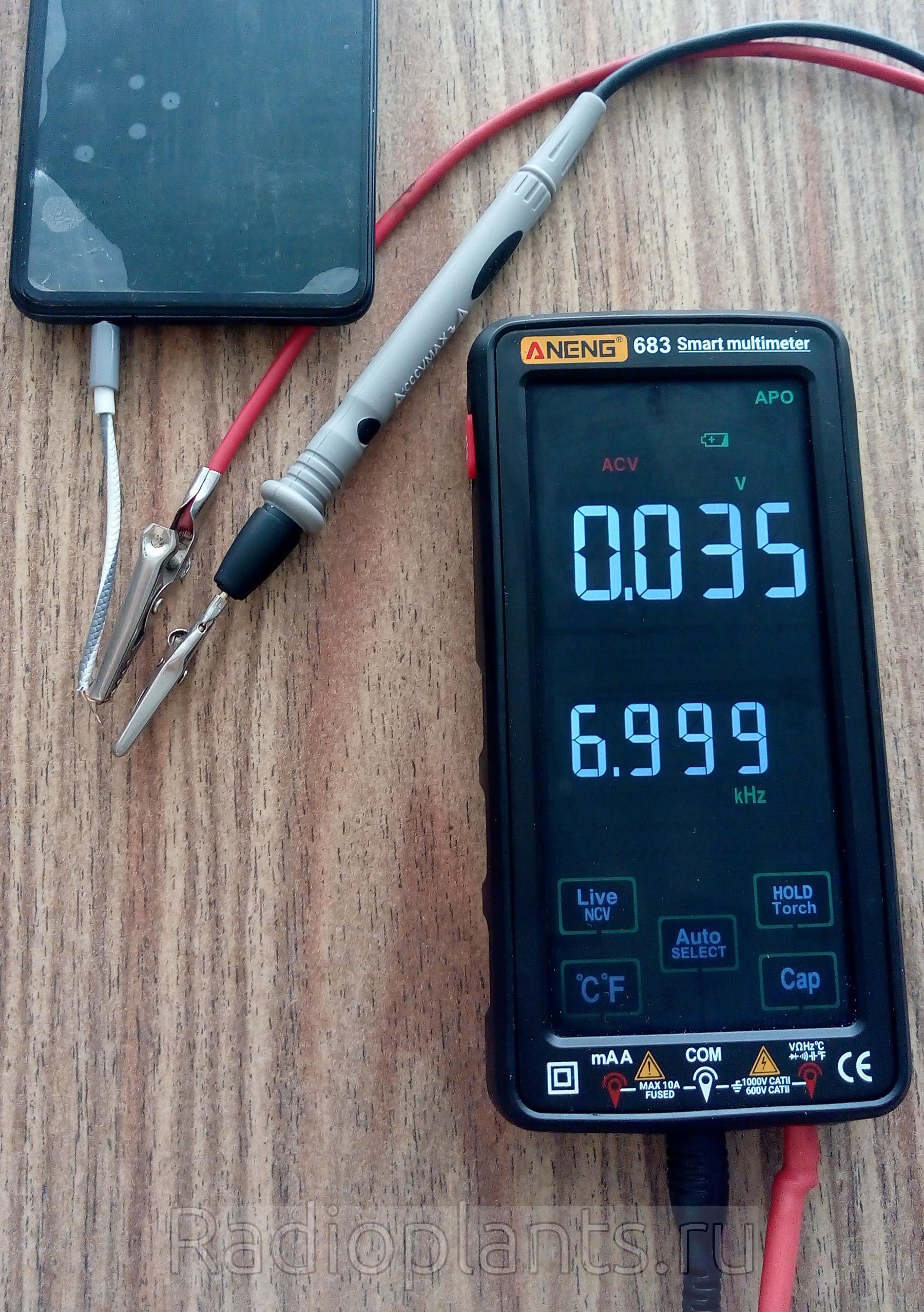

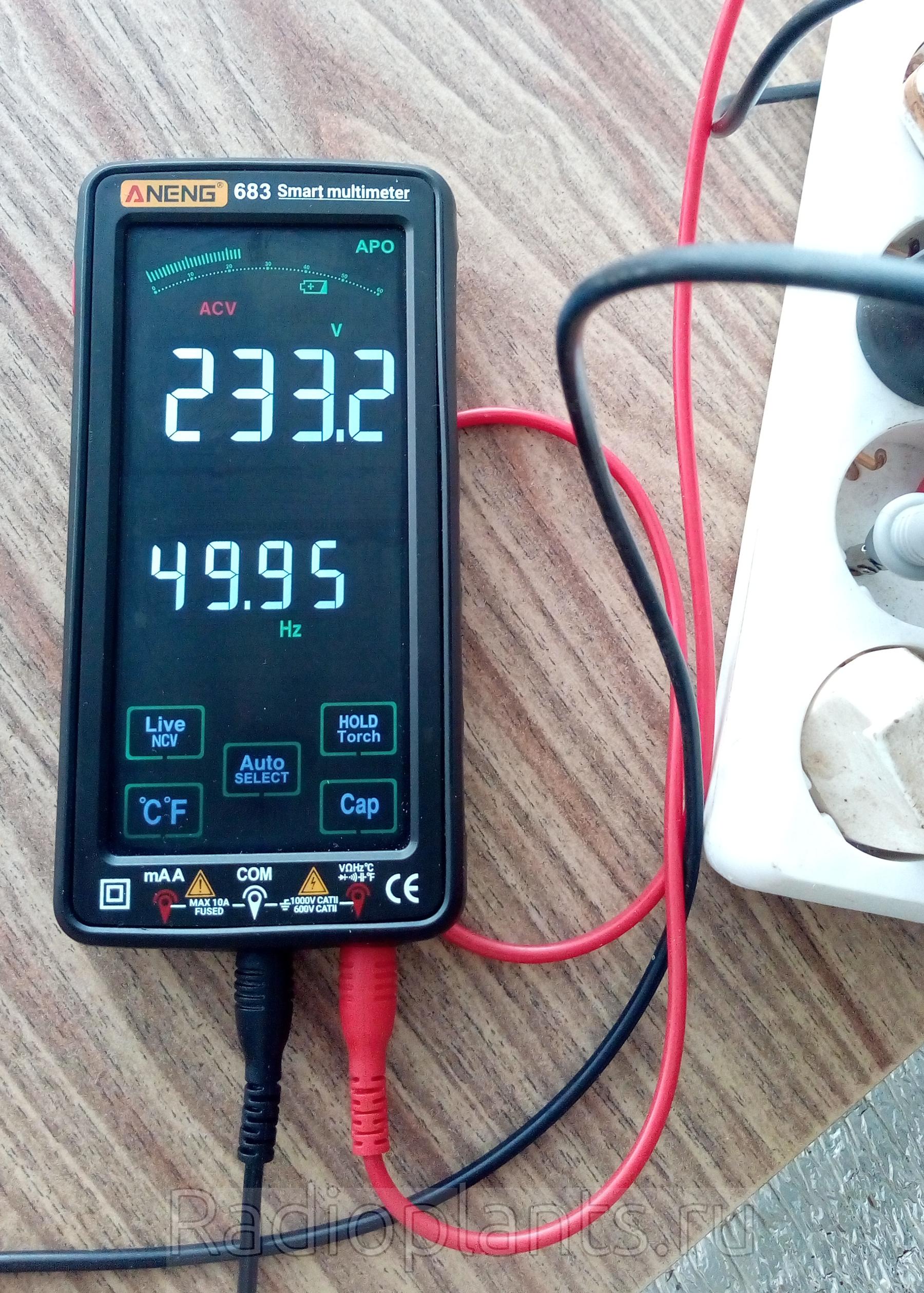

В режиме измерения переменного напряжения максимальное измеряемое напряжение до 750 В. Погрешность измерения ±0.8% для напряжений до 60 В и ±1% от 60 до 750 В. Также отображается частота сигнала. Частоту показывает верно до 5-8 кГц в зависимости от формы сигнала, а вот напряжение при частоте сигнала больше 1 кГц занижает. Потому в инструкции и указана максимальная частота измеряемого сигнала в 1 кГц.

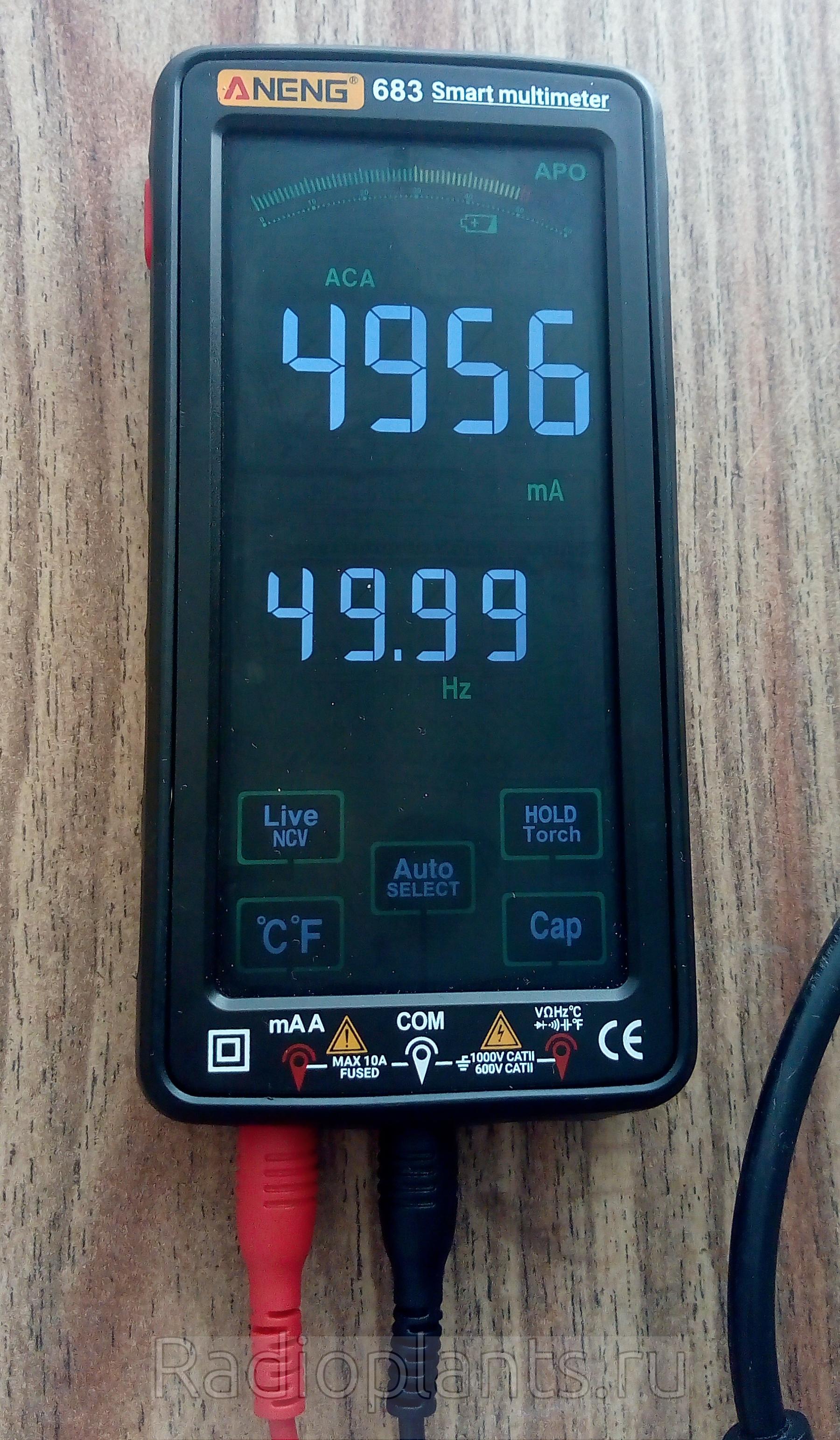

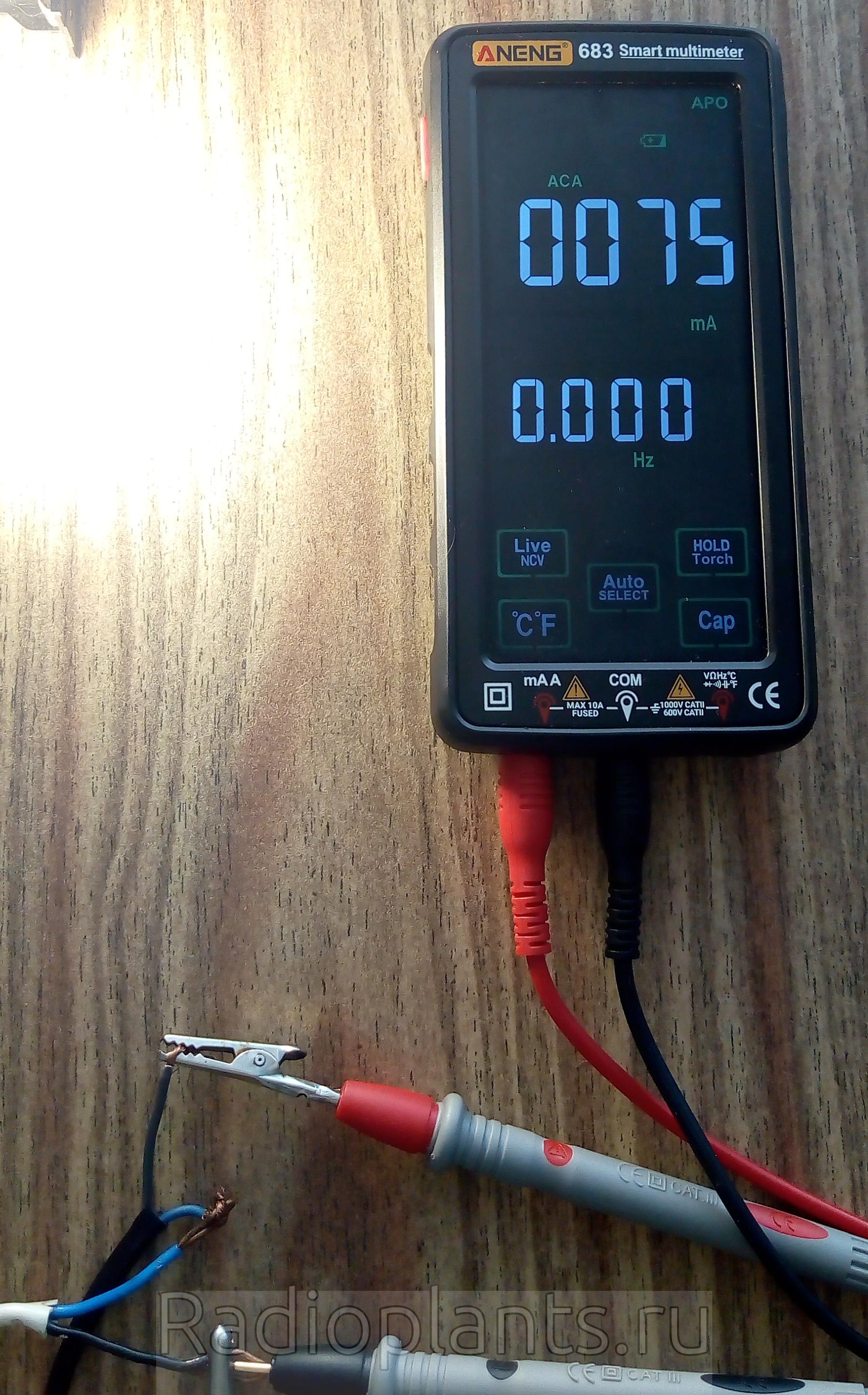

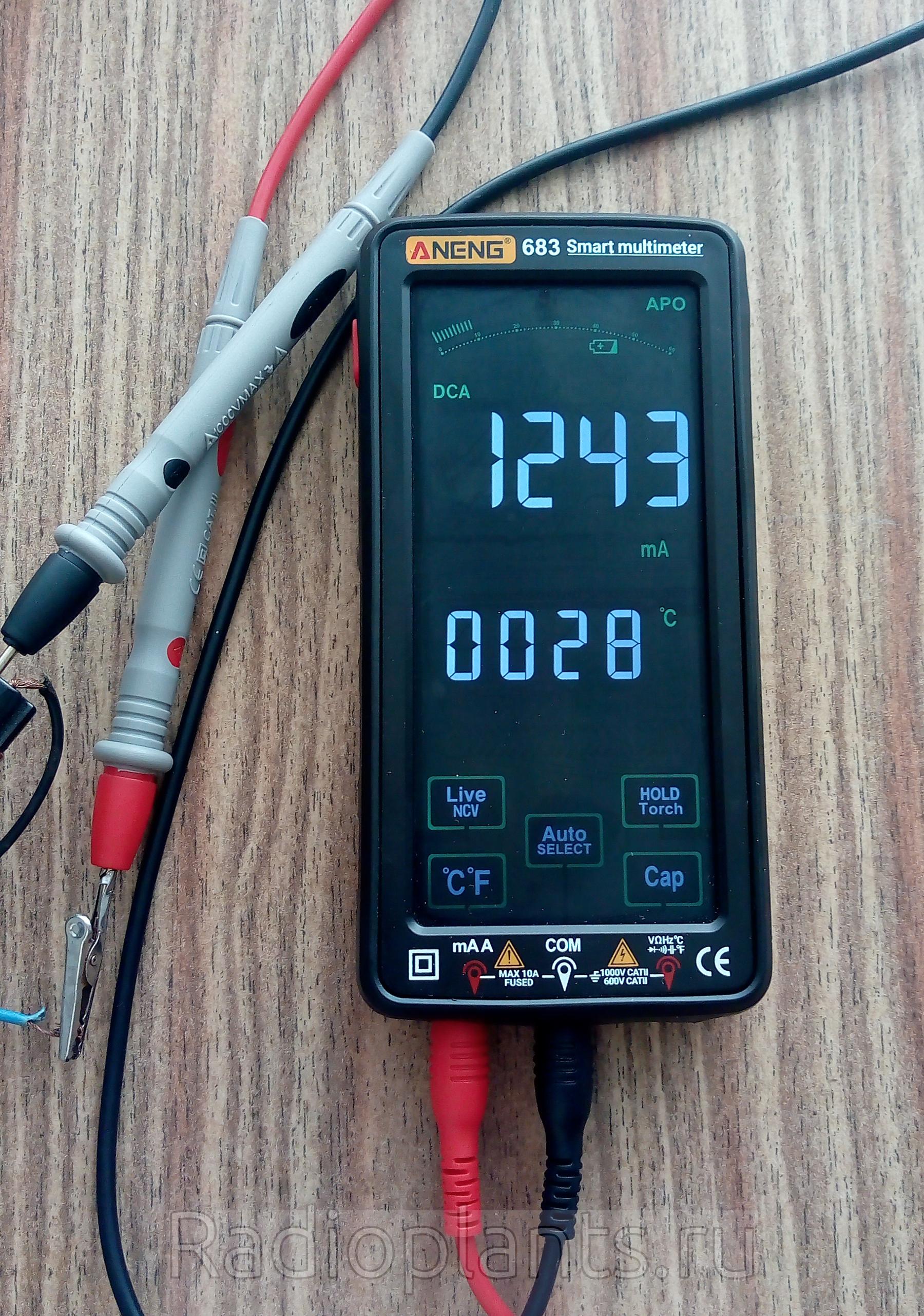

Для переключения в режим измерения тока нужно переставить красный щуп в разъём «мА А». Выбор постоянного или переменного тока происходит автоматически. При измерении переменного тока также показывает его частоту, если она лежит в пределах от 40 до 1000 Гц. У меня частоту тока показал только когда мерил ток печки с вентилятором. У ламп накаливания, светодиодных ламп и дрели частоту тока не показывал. Никаких звуковых сигналов в режиме измерения тока нет, в отличие от модели q1. Погрешность измерения тока ±1% для токов до 6 А и ±2.5% для токов от 6 до 10 А. Если измеряемый ток превышает 5 А, время измерения не должно превышать 15 секунд. Минимальный измеряемый ток 1 мА. Микроамперы не измеряет.

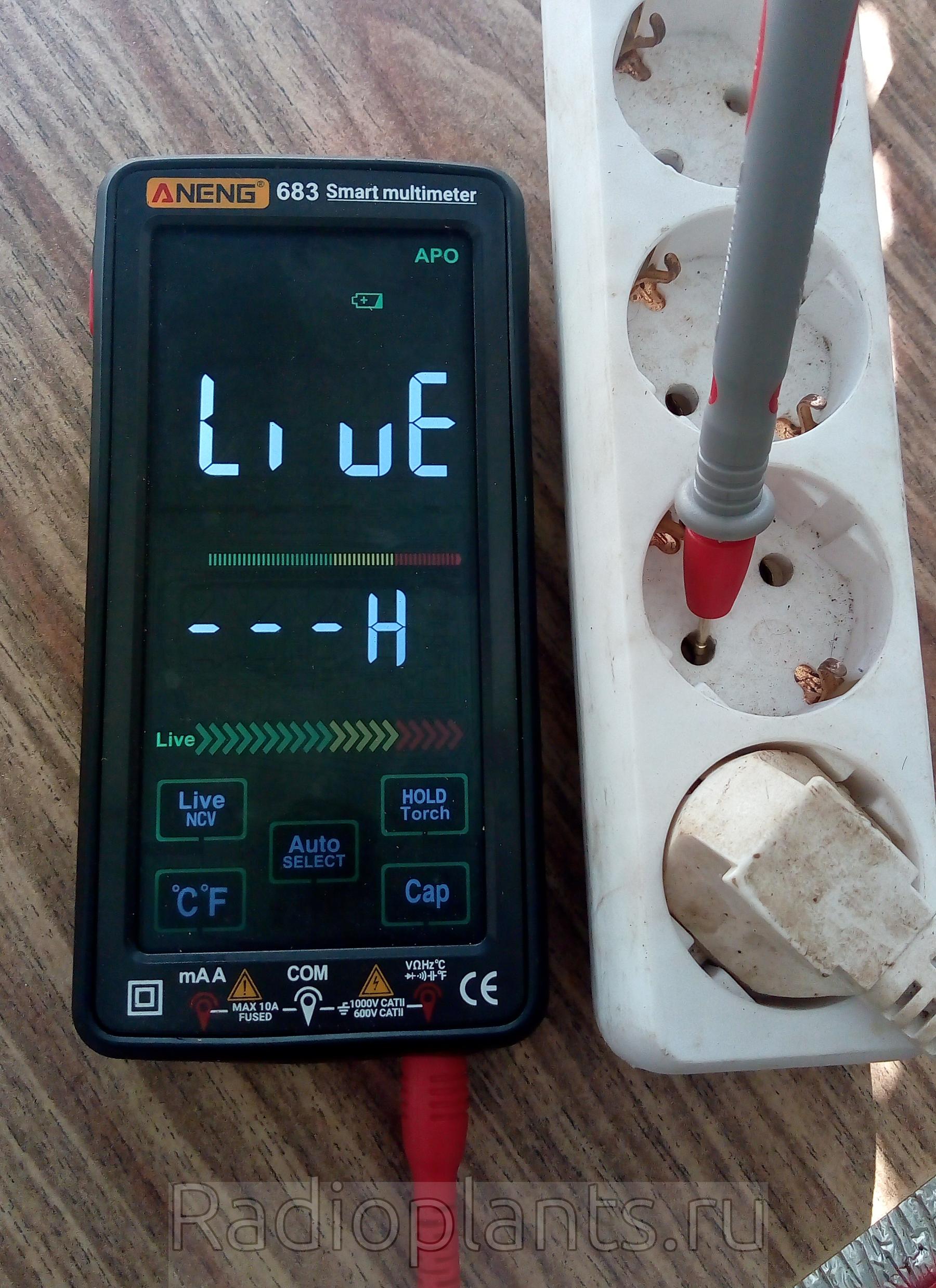

Кнопка Live NCV включает режим детектора проводки. Чем ближе к прибору проводник с током тем чаще раздаются звуковые сигналы. У меня прибор пищит практически в любой области стен, причина этого скорее всего в металлической арматуре в стенах. Повторное нажатие кнопки включает режим проверки фазы. В этом режиме чёрный щуп из разъёма «com» извлекают, а красным прикасаются к проводнику. Если на нем есть фаза прибор быстро запищит. У меня показывает наличие фазы даже на usb порту, правда только если держать мультиметр в руке. В розетке фазу определяет и без держания в руке. На ноль никак не реагирует.
Одно нажатие кнопки Hold Torch фиксирует результат измерения, а её удерживание включает и выключает фонарик. Яркость фонарика небольшая, примерно как у 3 вольтового светодиода с током 20 мА.

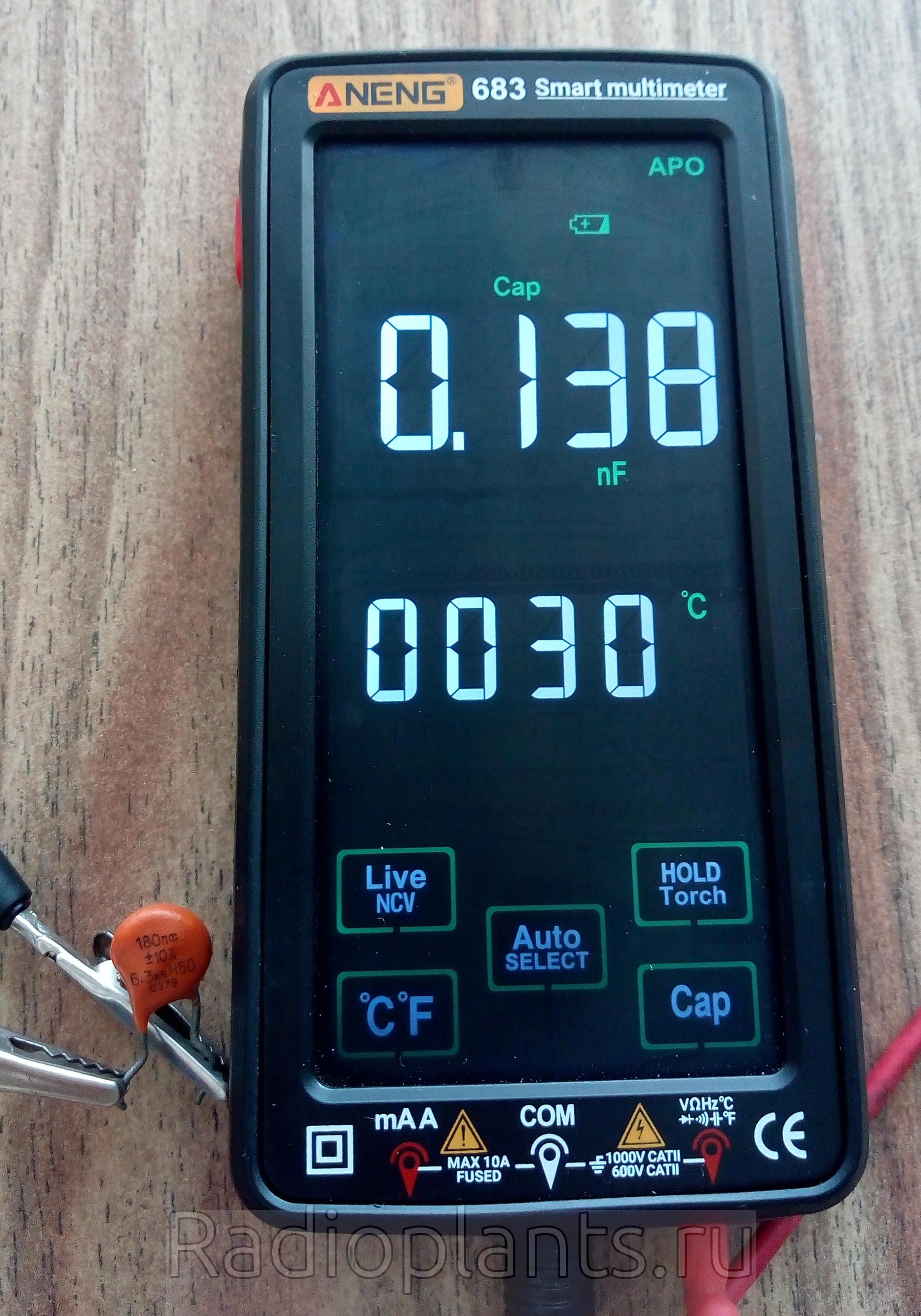

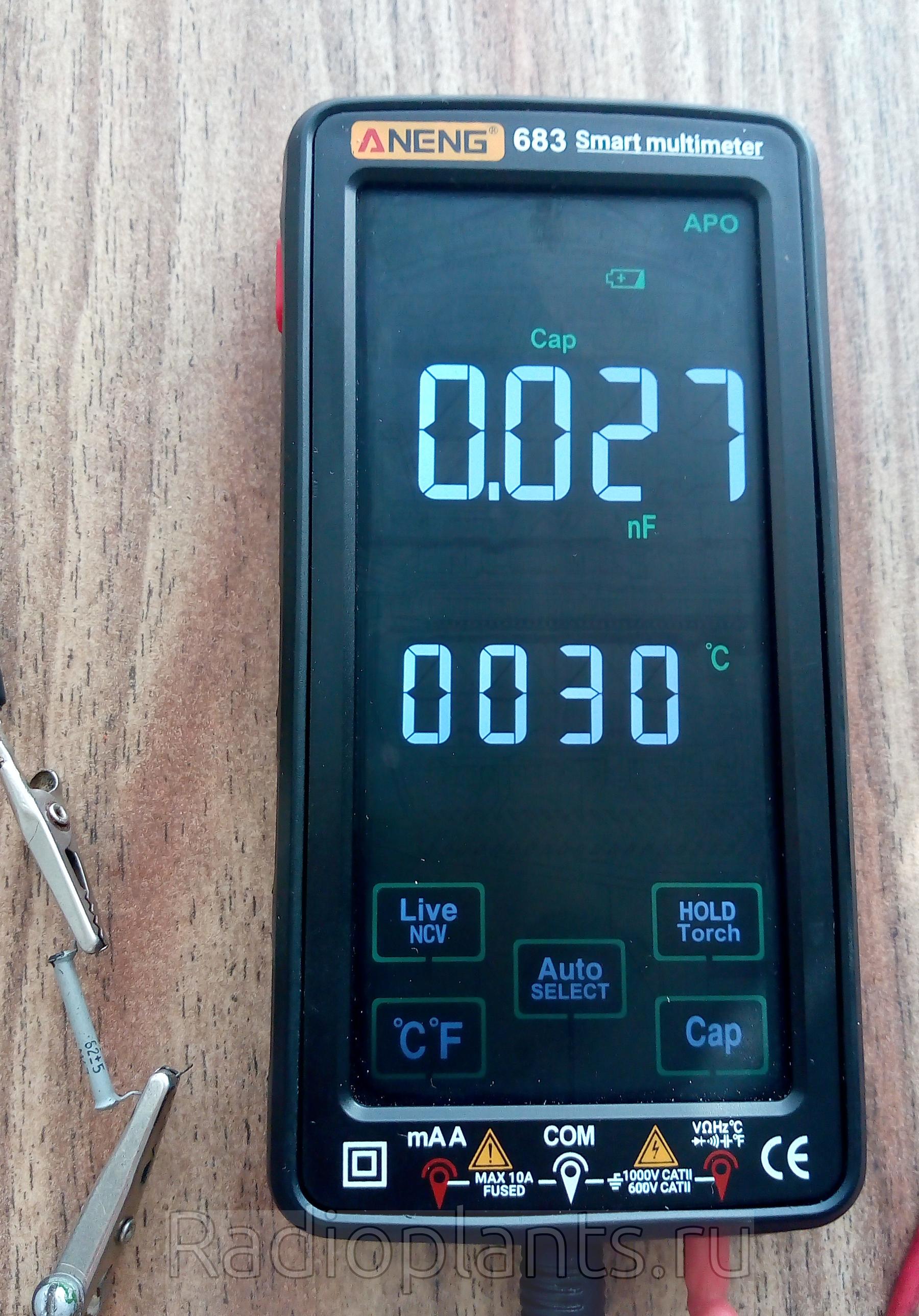

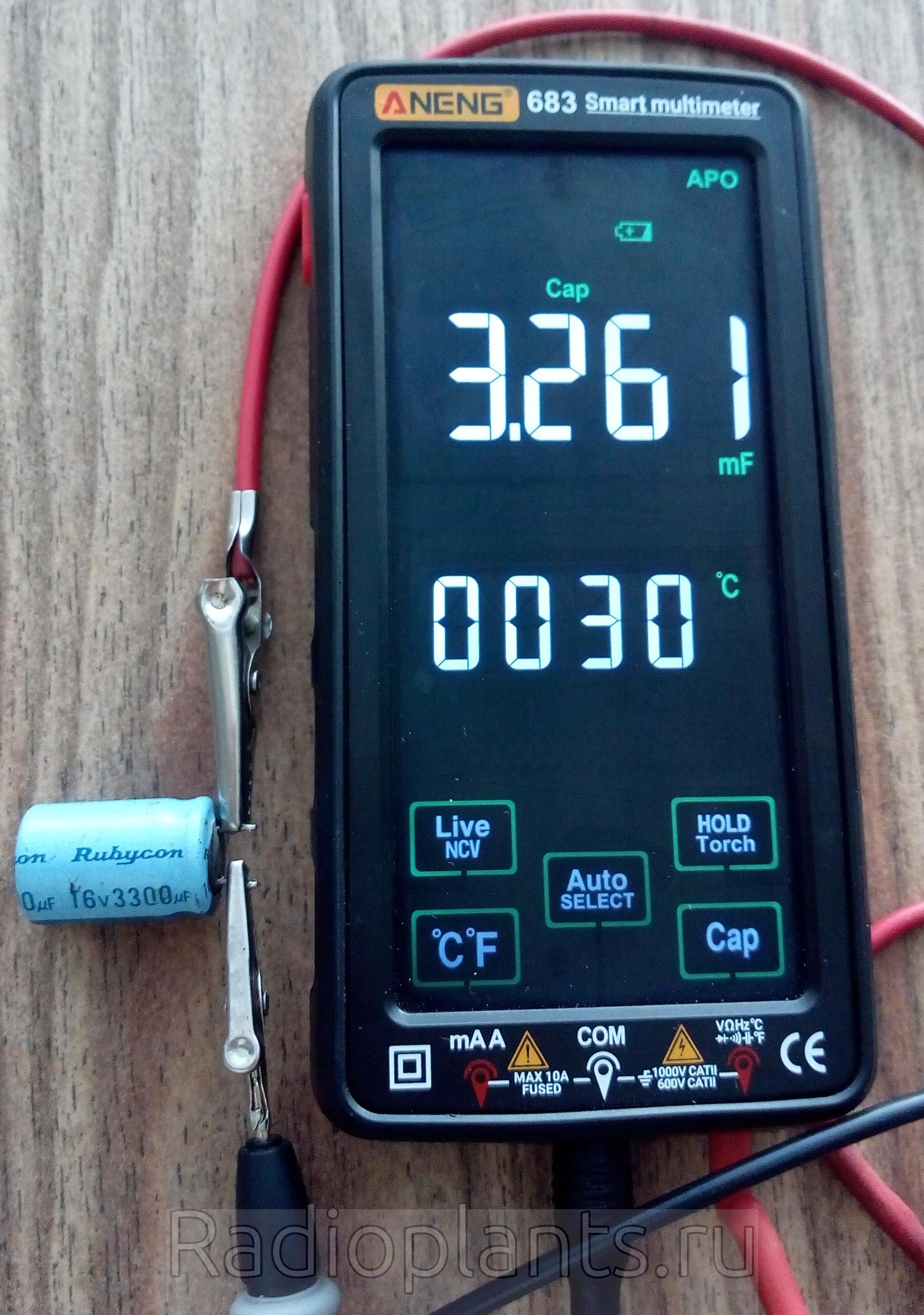

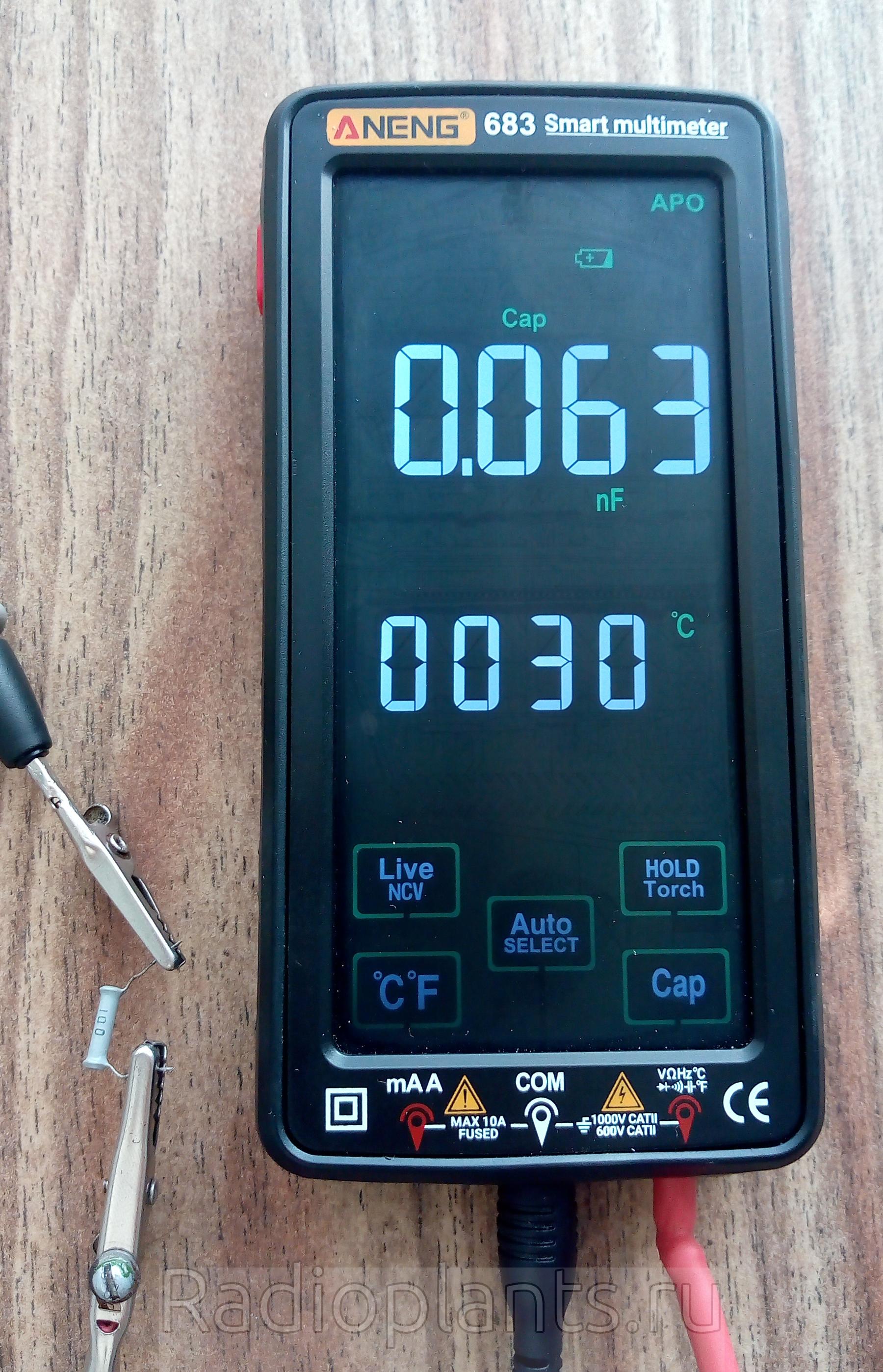

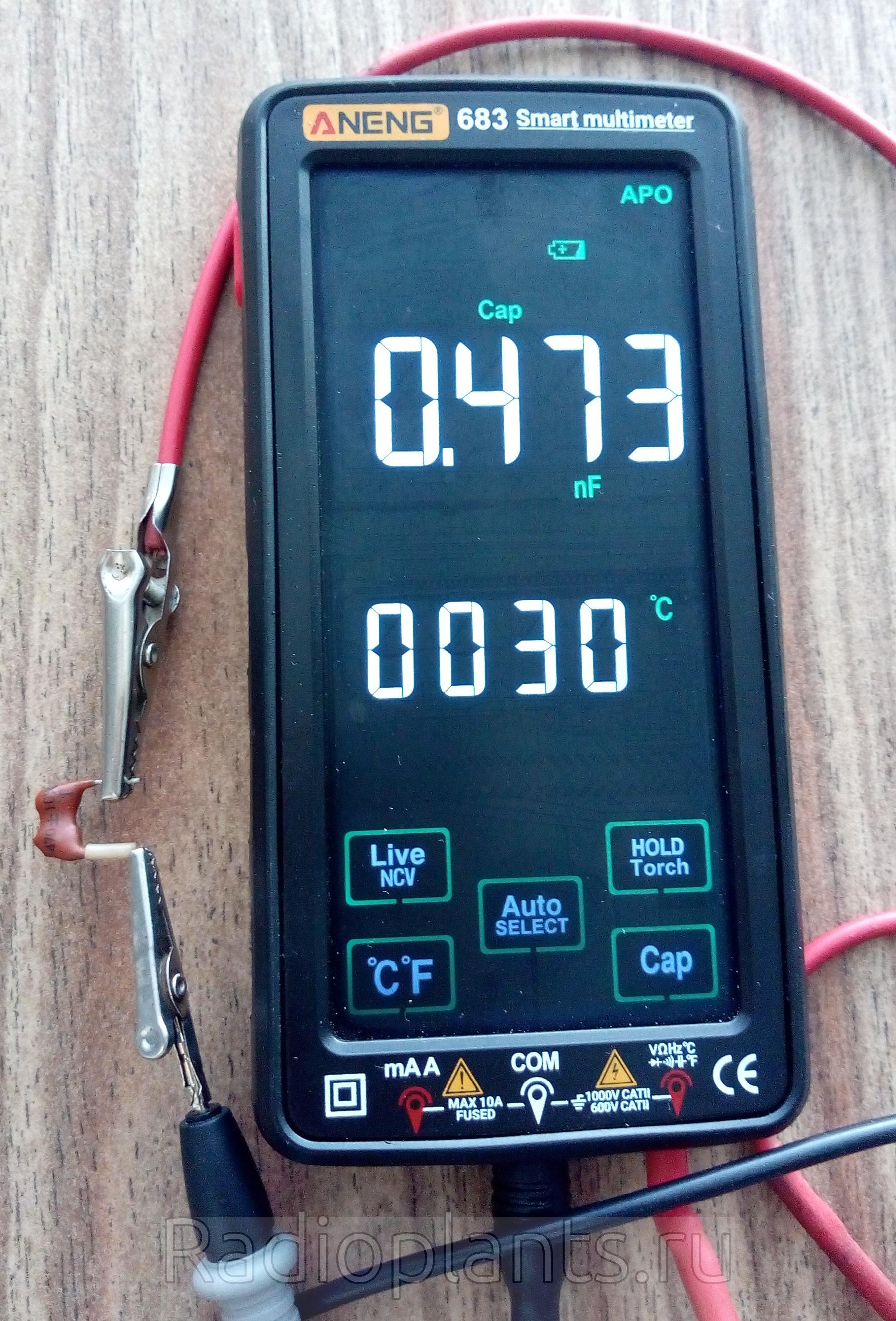

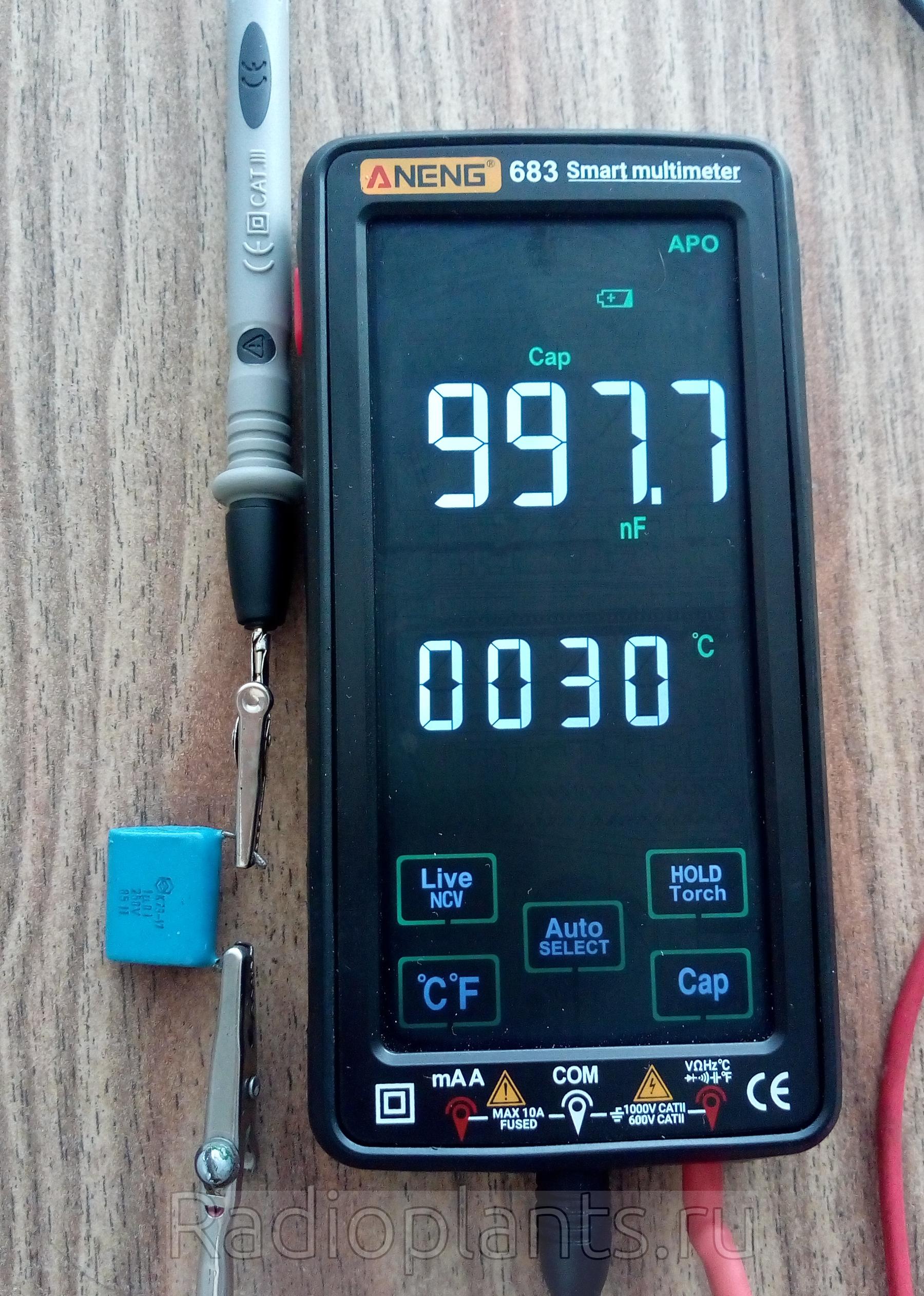

Для измерения ёмкости конденсаторов нужно нажать кнопку «Cap». Погрешность измерения ±4% для ёмкостей до 60000 мкФ и ±5% для больших. Ёмкости менее 40 пФ не показывает. Показания маленьких занижает: на 47пФ показывает 6пФ, на 56 пФ — 21, на 62 пФ — 27, на 100 пФ — 64, на 180 пФ — 138, на 330 — 296. Начиная с 470 пФ показывает правильно. В aneng q1 такой проблемы не было, измерял до единиц пФ. Ёмкости больше микрофарада измеряет 4-7 секунд, чем больше ёмкость тем дольше идёт измерение. Не забывайте перед измерением ёмкости разрядить конденсатор. Это не только спасёт мультиметр от вероятного повреждения, но и повысит точность результатов.

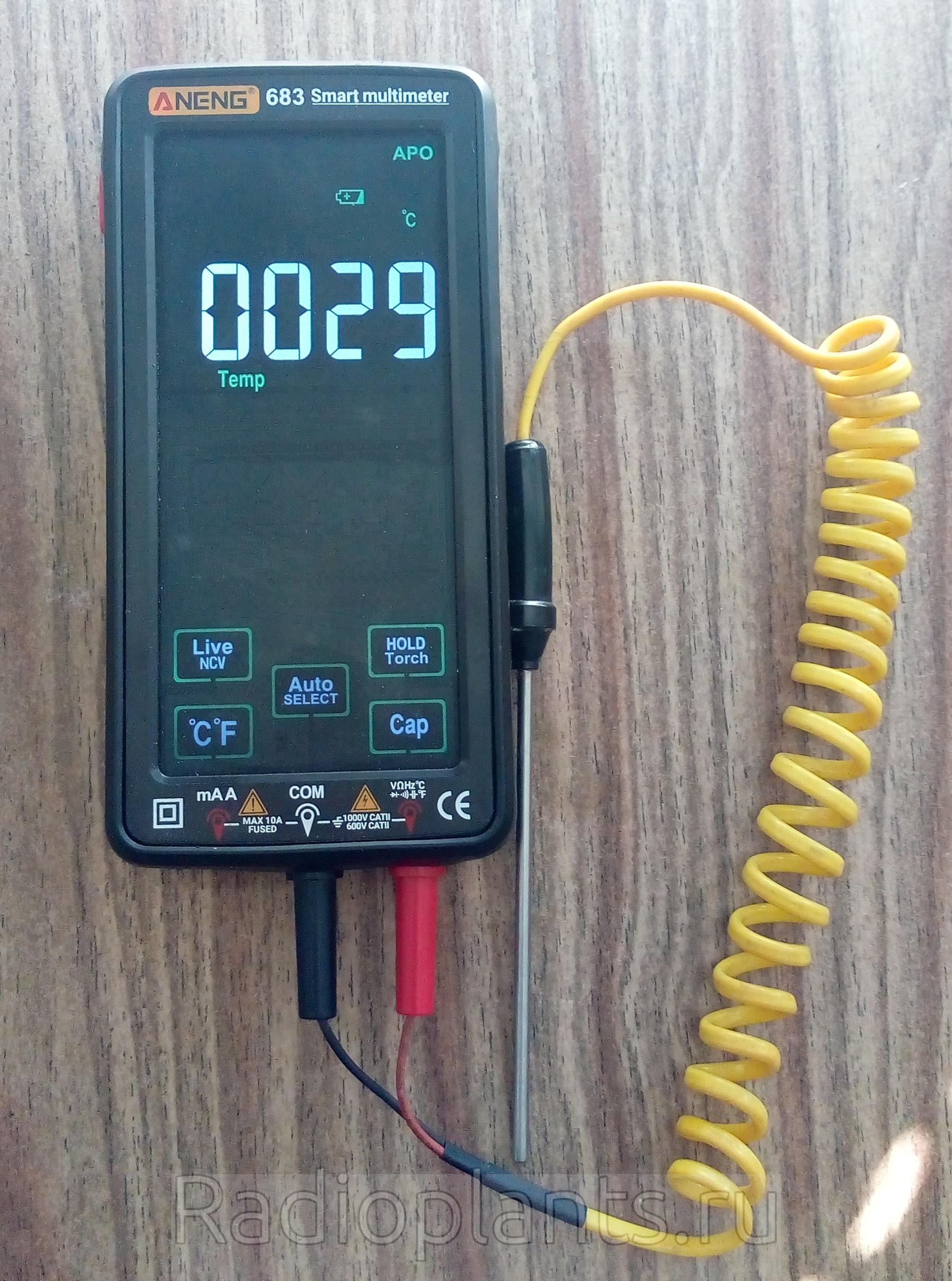

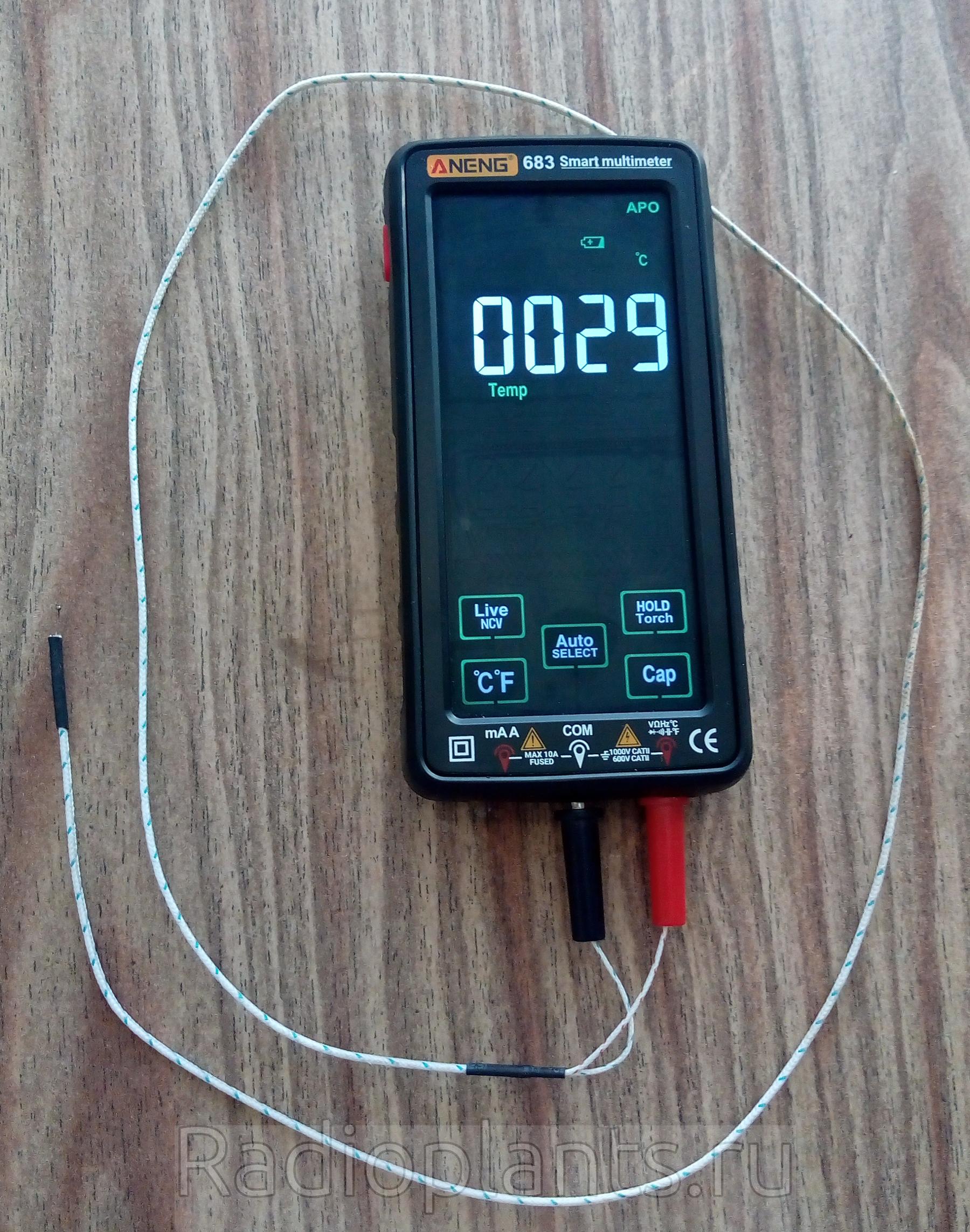

В некоторых режимах измерения помимо основной величины показывается также температура. Эта температура внутри корпуса прибора. В начале работы она равна температуре окружающей среды, но по мере работы прибора может вырасти на 1-2 градуса. Нажав на кнопку «℃ ℉» и подключив термопару можно измерять температуру окружающих предметов в градусах Цельсия, а повторное нажатие включает отображение результата в градусах Фаренгейта. Погрешность измерения температур до 300 ℃ - ±1%, а свыше 300 ℃ - ±1.9%. В инструкции указана максимальная измеряемая температура в 250 ℃. Показания на экране обновляются 3 раза в секунду, но только 1.5 секунды, потом данные не меняются 1.5 секунды, что не удобно при измерении быстро меняющейся температуры. Комплектная термопара от aneng q1 сюда тоже подходит, показания совпадают.
Количество отсчётов мультиметра показывает какое максимальное значение он может показать без переключения предела измерения, то есть насколько детально может быть отражено измеренное значение. Возьмём для примера сопротивление 680 Ом. У Aneng 683 заявлено 6000 отсчётов, а значит он покажет результат как 0.680 кОм. Aneng q1 имеет 9999 отсчётов и поэтому покажет более детальный результат 680.3 Ом.
В правом верхнем углу есть индикатор APO (Auto Power Off). Если мультиметр не использовать - через 15 минут он отключиться, подав за минуту до отключения 5 коротких звуковых сигналов. Чтобы выключить функцию автоотключения нужно при включении мультиметра зажать кнопку Select. Но с сенсорной кнопкой это не работает. Если питание было выключено автоматически, то мультиметр будет потреблять от аккумулятора от 3 до 6 µA тока.
Аккумулятор Li-ion встроенный ёмкостью 2800 мАч. Его хватает на долго. По мере разряда значок аккумулятора сначала мигает, а потом горит непрерывно. Разъем для зарядки type-c. Зарядка идёт медленно, более 2-х часов, при этом горит красный светодиод фонарика. По окончании зарядки светодиод меняет цвет на зеленый.

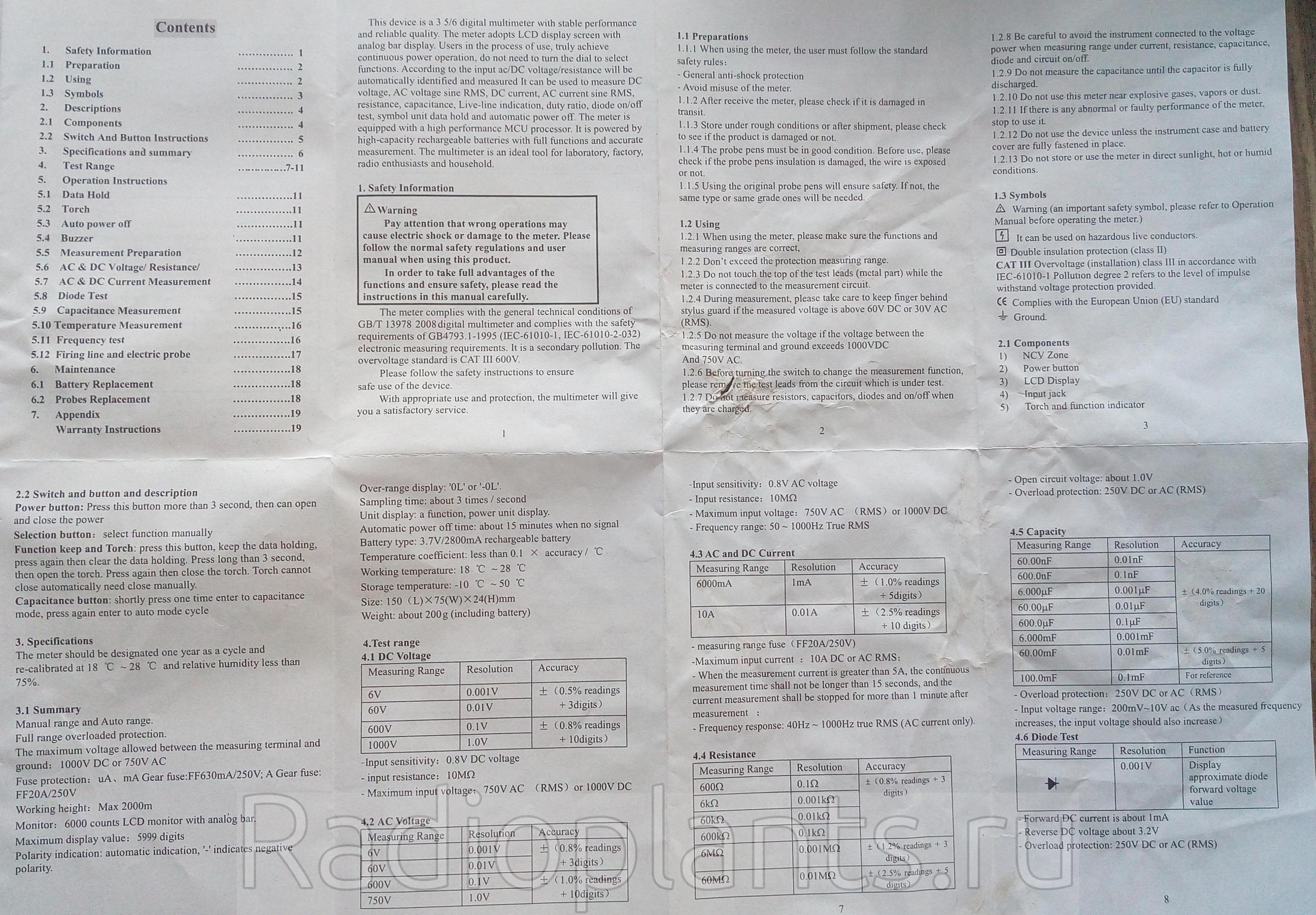

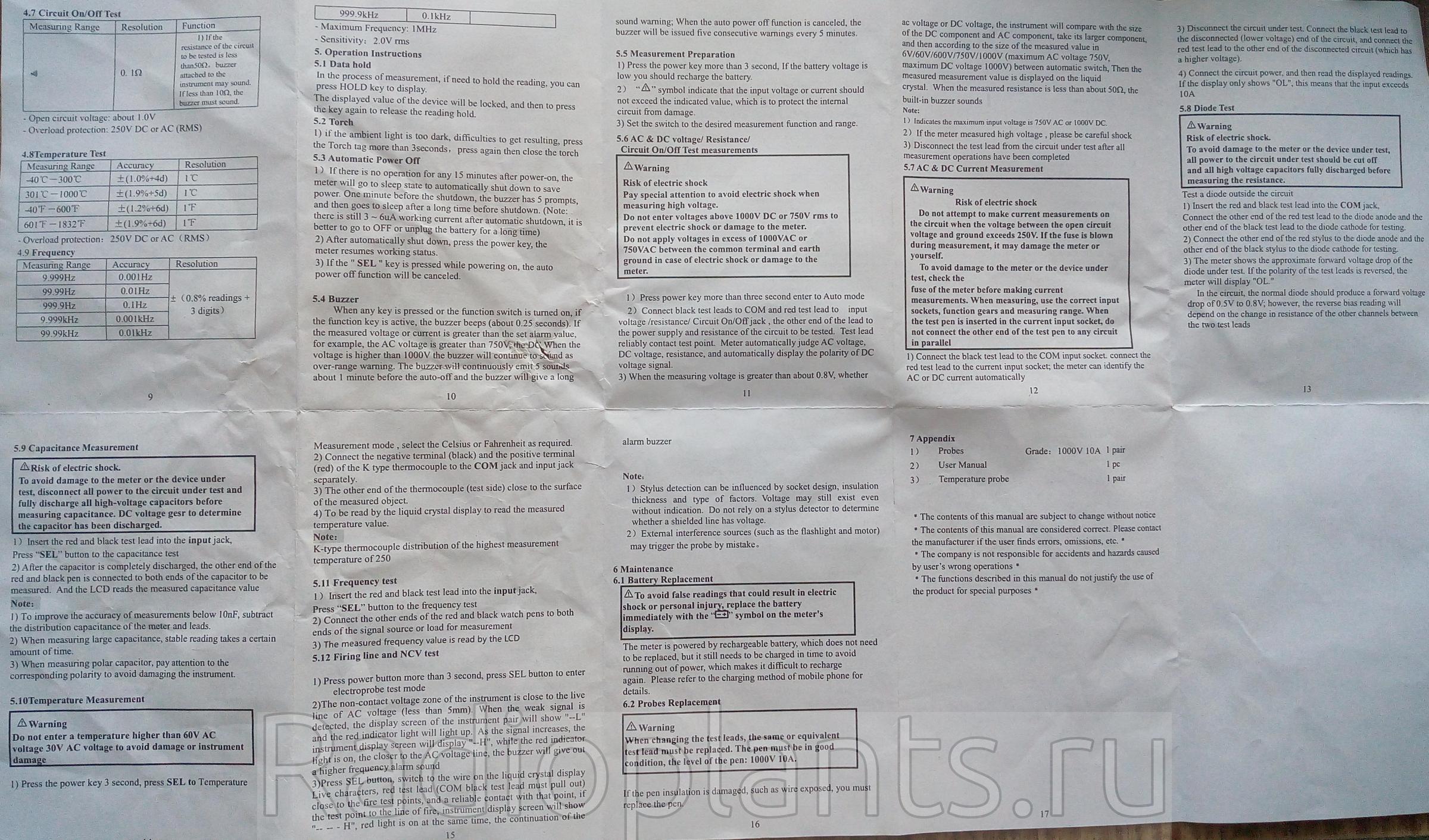

На всякий случай выложу инструкцию от мультиметра aneng q683 на английском языке.
Авторежим удобен тем, что можно и постоянное и переменное напряжение измерять, определение автоматически происходит. А вот для сопротивлений авторежим не очень удобен, на каждое измерение реле сначала подключает, а потом отключает омметр, что занимает время, поедает аккумулятор, да и сам звук постоянно щёлкающего реле раздражает.
Поэтому отсутствие отдельного режима измерения сопротивлений один из главных минусов этого мультиметра. Второй минус - плохо измеряет малые ёмкости, нормально начинает мерить от 470 пФ. Ну и третий - не измеряет токи менее 1 мА. А главный плюс — встроенный аккумулятор и зарядка type-c.
Так что буду пытаться все же перевести на li-ion свой aneng q1.
